Midea Raynor Nordic 12 ilmalämpöpumppu omakotitaloon
Päivitetty: 17.09.2026
Midea Raynor Nordic omakotitalon lämmitykseen
Midea Raynor Nordic on yhden laitteen mallisto, jonka Raynor Nordic 12 on tehty omakotitalon tehokkaaseen lämmitykseen. Sen vahvuus on korkea lämmitysteho myös kovalla pakkasella. Raynor Nordic sopii kotiin, jossa ilmalämpöpumpulta odotetaan vahvaa lämmitysosuutta koko talven ajan, ei vain apua leudommille keleille.
Kenelle Midea Raynor Nordic 12 on tarkoitettu?
Optimaalinen lämmitysmitoitus: ~234 m²
Normaali jäähdytysmitoitus: ~170 m²
Arvioitu lämmitysteho −25 °C:ssa: ~4,6 kW
Raynor Nordic 12 sopii omakotitaloon, jossa lämmitys vaatii paljon tehoa myös pakkasjaksoilla. Se on vahva valinta avoimeen olohuoneeseen, keittiöön tai aulatilaan, josta lämpö pääsee leviämään laajalle. Oikeassa paikassa laite palvelee niin suurta lämmitysosuutta kuin viilennystä tarvitsevaa kesäkäyttöä.
Omakotitalon lämmityskohteet yhdellä laitteella
Raynor Nordic 12 on tarkoitettu ensisijaisesti omakotitalon lämmitykseen. Malli tuo vahvaa lämmitystehoa etenkin kohteeseen, jossa sisäyksikkö voidaan sijoittaa avoimeen tilaan ja lämpö pääsee kiertämään myös viereisiin huoneisiin.
Käyttökohdetaulukko auttaa sovittamaan laitteen talon koon ja lämmitystarpeen mukaan. Lopullisessa mitoituksessa huomioidaan aina myös rakennuksen eristystaso, pohjaratkaisu ja muut lämmönlähteet.
Midea Raynor Nordic 12:n käyttökohteet omakotitalon lämmityksessä
| Raynor Nordic 12 |
|---|
100 % Omakotitalo, pieniPieni omakotitalo on yhden kotitalouden ympärivuotinen koti, jonka ulkoseinät ja rakenteet ovat kokonaan ulkoilmaa vasten. Lämmityksen mitoituskerroin kuvaa, kuinka suuren osan 0–100 m²:n laskentavälistä ilmalämpöpumpun optimaalinen mitoituspinta-ala kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. |
100 % OmakotitaloKeskisuuri omakotitalo on tavallinen yhden perheen ympärivuotinen koti, jossa ilmalämpöpumppu voi kattaa merkittävän osan tilojen lämmitystarpeesta. Lämmityksen mitoituskerroin kuvaa, kuinka suuren osan 100–150 m²:n laskentavälistä ilmalämpöpumpun optimaalinen mitoituspinta-ala kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. |
84 % Omakotitalo, suuriSuuri omakotitalo on yli 150 m²:n ympärivuotinen koti, jossa useat kerrokset, huoneet tai erilliset tilat voivat rajoittaa yhden sisäyksikön lämmönjakoa. Lämmityksen mitoituskerroin kuvaa avoimen luokan ensimmäisen 100 m²:n laskentavälin (150–250 m²) kattamista. 100 % ei tarkoita koko avoimen luokan kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. |
100 % Rivi- tai paritaloasunto, pieniPieni rivi- tai paritaloasunto on tiivis, ympärivuotiseen asumiseen tarkoitettu koti, jossa osa rakennuksen seinistä ja rakenteista on yhteisiä naapuriasuntojen kanssa. Lämmityksen mitoituskerroin kuvaa, kuinka suuren osan 0–60 m²:n laskentavälistä ilmalämpöpumpun optimaalinen mitoituspinta-ala kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. |
100 % Rivi- tai paritaloasuntoKeskisuuri rivi- tai paritaloasunto on tavallinen ympärivuotinen perheasunto, jossa ilmalämpöpumppu tukee kodin lämmitystä ja lämmön tasaista jakautumista. Lämmityksen mitoituskerroin kuvaa, kuinka suuren osan 60–100 m²:n laskentavälistä ilmalämpöpumpun optimaalinen mitoituspinta-ala kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. |
100 % Rivi- tai paritaloasunto, suuriSuuri rivi- tai paritaloasunto on yli 100 m²:n ympärivuotinen koti, jossa huonejako ja laaja pinta-ala vaikuttavat lämmön leviämiseen. Lämmityksen mitoituskerroin kuvaa avoimen luokan ensimmäisen 100 m²:n laskentavälin (100–200 m²) kattamista. 100 % ei tarkoita koko avoimen luokan kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus. |
Kova pakkasteho tuo lämmitykseen tehoreserviä
Raynor Nordic 12:n lämmitysteho on valmistajan mukaan 4,6 kW vielä −25 °C:n pakkasessa ja enimmillään 8,0 kW. Tämän vuoksi se sopii omakotitaloon, jossa lämpöpumpun halutaan osallistuvan lämmitykseen vahvasti myös silloin, kun muu lämmitys joutuu tavallista suurempaan rooliin.
Lämmitysmitoitus kertoo, miten laite asettuu tavalliseen lämmitystarpeeseen ja täystehoiseen käyttöön. Kovan pakkasen suorituskyky ei poista talon oman lämmitysjärjestelmän merkitystä, mutta se vähentää tarvetta siirtyä tukilämmitykseen heti lämpötilan laskiessa.
Midea Raynor Nordic 12:n lämmitysmitoitus omakotitalossa
| Raynor Nordic 12 |
|---|
75 m² Lämmitysmitoitus, TäystehoTäystehomitoitus kertoo pinta-alan, jonka laskennallinen 50 W/m² lämmitystarve vastaa laitteen arvioitua maksimitehoa −25 °C:ssa. Lähde: Energiamerkinnän Lot 10 -tiedot ja niiden perusteella tehty laskenta. |
3,8 kW Arvioitu maksimiteho −25 °C:ssaArvio perustuu LOT10:n kylmimmän mittauspisteen lämmitystehoon. Tehoa muutetaan mittauspisteen ja −25 °C:n välillä 3,33 prosenttia lämpöastetta kohti. Lähde: Valmistajan LOT10-tiedot ja niiden perusteella tehty laskenta. |
234 m² LämmitysmitoitusIhanteellinen mitoitus kertoo pinta-alan, jonka lämmitystarve vastaa laitteen arvioitua maksimitehoa −10 °C:ssa, kun lämmitystarpeena käytetään 25 W/m². Tässä mitoituspisteessä laitteen laskennallinen sähkönsäästö voidaan hyödyntää kokonaan. Suuremmassa lämmitystarpeessa lisäsäästö edellyttää suuremman laitteen valintaa. Lähde: Energiamerkinnän Lot 10 -tiedot ja niiden perusteella tehty laskenta. |
5,9 kW Arvioitu maksimiteho −10 °C:ssaArvio perustuu LOT10:n kylmimmän mittauspisteen lämmitystehoon. Tehoa muutetaan mittauspisteen ja −10 °C:n välillä 3,33 prosenttia lämpöastetta kohti. Jos bivalenttipiste on −10 °C:ssa tai sitä kylmemmässä, arvio ei alita siinä mitattua lämmitystehoa. Lähde: Valmistajan LOT10-tiedot ja niiden perusteella tehty laskenta. |
91 m² Lämmityksen minimipinta-alaIhanteellisessa minimipinta-alassa 11 W/m² lämmitystarve vastaa laitteen pienintä jatkuvaa lämmitystehoa +7 °C:ssa. Tätä pienemmässä tilassa laite joutuu leudolla säällä herkemmin katkokäyntiin, mikä heikentää hyötysuhdetta. Lukema on yleensä melko iso ja lähellä pakkasmitoitusta ja sen ylitys ei estä laitteen toimimista lämmityksessä. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. |
1 kW Lämmityksen minimitehoValmistajan ilmoittama pienin jatkuva lämmitysteho. Pieni minimiteho auttaa ylläpitämään lämpöä leudolla säällä ilman toistuvaa käynnistymistä ja pysähtymistä. Lähde: Valmistajan tekniset tiedot. |
Lämmityksen säästöarvio omakotitalossa
Omakotitalossa suuri lämmitysteho antaa ilmalämpöpumpulle mahdollisuuden tuottaa lämpöä pitkälle pakkaskauteen. Säästöarvio perustuu tilanteeseen, jossa Raynor Nordic 12 tekee suuren osan kodin lämmitystyöstä ja muu lämmitys täydentää kokonaisuutta vain silloin, kun sitä todella tarvitaan.
Raynor Nordicin vahva pakkasteho on tässä tärkeä, sillä se auttaa pitämään lämpöpumpun lämmitysosuutta korkeana myös kylmillä keleillä. Käytännön säästö riippuu aina talon lämmitystarpeesta, energiankulutuksesta, sisälämpötilasta ja siitä, kuinka laajalle lämpö sisätiloissa leviää.
Midea Raynor Nordic 12:n säästöarvio omakotitalossa
| Raynor Nordic 12 |
|---|
1 360 €/a Arvioitu sähkönsäästöArvioitu sähkönsäästö kertoo, kuinka paljon vähemmän sähköä lämpöpumppu ja tukilämmitys kuluttavat verrattuna saman vuoden lämmitysenergian tuottamiseen suoralla sähköllä. Euromäärä on laskettu sähkön hinnalla 0,18 €/kWh. Lähde: Sääkorikohtainen järjestelmälaskenta. |
10 400 kWh/a Vuoden lämmitysenergiaVuoden lämmitysenergia kertoo suunnittelutehoa vastaavan rakennuksen laskennallisen vuotuisen lämmitystarpeen kylmän ilmaston tuntijakaumalla. Lähde: Valittu Lot 10 -suunnitteluteho ja kylmän ilmaston sääkorijakauma. |
10 400 kWh/a Lämpöpumpun tuottama osuusLämpöpumpun tuottama osuus kertoo, kuinka paljon vuoden lämmitysenergiasta lämpöpumppu tuottaa. Loppuosa tuotetaan tukilämmityksellä. Lähde: Lot 10 -mittauspisteet ja sääkorikohtainen järjestelmälaskenta. |
2 800 kWh/a Lämpöpumpun sähkönkulutusLämpöpumpun sähkönkulutus kertoo, kuinka paljon sähköä lämpöpumppu käyttää tuottaessaan oman osuutensa vuoden lämmitysenergiasta. Lähde: Lot 10 -mittauspisteet ja sääkorikohtainen laskenta. |
0 kWh/a Tukilämmityksen sähkönkulutusTukilämmityksen sähkönkulutus kertoo, kuinka paljon sähköä tarvitaan sen lämmitysenergian tuottamiseen, jota lämpöpumppu ei kata. Laskennassa tukilämmitys on suoraa sähköä: yksi kilowattitunti sähköä tuottaa yhden kilowattitunnin lämpöä. Lähde: Sääkorikohtainen järjestelmälaskenta. |
2 800 kWh/a Sähkönkulutus yhteensäSähkönkulutus yhteensä kertoo lämpöpumpun ja tukilämmityksen yhteenlasketun sähkönkulutuksen vuoden lämmitysenergian tuottamiseen. Lähde: Sääkorikohtainen järjestelmälaskenta. |
4,2 kW CoSP-C suunnitteluteho −22 °CSuunnitteluteho kertoo CoSP-C-laskennassa todella käytetyn rakennuksen lämmitystehontarpeen yhteisessä −22 °C:n vertailupisteessä. Jos valittu PdesignH on ilmoitettu muussa lämpötilassa, arvo muunnetaan samalta kuormakäyrältä −22 °C:een. Lähde: Valittu Lot 10 -PdesignH, sen suunnittelulämpötila ja CoSP-laskennan kuormakäyrä. |
3,7 CoSP CoSP-CCoSP-C (Coefficient of System Performance – Cold) kertoo kylmän ilmaston −22…+15 °C:n sääkorien mukaan lasketun koko lämmitysjärjestelmän hyötysuhteen. Laskenta sisältää lämpöpumpun ja tukilämmityksen sähkönkulutuksen, ja lämpöpumppua käytetään valmistajan ilmoittamaan alimpaan käyttölämpötilaan asti. Lähde: Energiamerkinnän Lot 10 -tiedot, kylmän ilmaston sääkorijakauma ja niiden perusteella tehty laskenta. |
Pohjoiseen suunniteltu rakenne tukee talvikäyttöä
Raynor Nordicissa on kompressorin lämmitysvyö, ulkoyksikön sulatuskaapeli ja vedenpoistoa tehostavat rakenteet. Ne tukevat toimintaa silloin, kun kosteus ja pakkanen kuormittavat ulkoyksikköä. Nopeampi sulatus auttaa palauttamaan lämmityksen tehokkaaseen käyttöön sulatusjakson jälkeen.
ECOMASTER AI säätää laitteen toimintaa olosuhteiden mukaan. Sen tarkoitus on vähentää lämpötilan vaihtelua ja pitää lämmitys tasaisena, kun sää muuttuu nopeasti. Tämä näkyy arjessa rauhallisempana sisälämpönä ja hallittuna energiankäyttönä.
★★★★★
Ammattitaitoinen ja nopea palvelu, laadukas ja osaava asennus.
Midea Raynor Nordic 12 omakotitalossa
Lämmön levitys ja äänitasot lämmityksessä
Raynor Nordic 12:ssa on korkea ilmavirta lämmön tehokasta levittämistä varten. Sisäyksikön pienin ilmoitettu äänitaso on 19 dBA, joten kevyt lämmityskäynti pysyy rauhallisena. Kun pakkanen kiristyy ja lämpöä pitää viedä laajemmalle, suurempi ilmavirta auttaa hyödyntämään laitteen tehoa avoimessa oleskelutilassa.
Ulkoyksikön sijoituksessa huomioidaan aina äänen lisäksi riittävä ilmankierto, sulamisveden poistuminen ja huollon mahdollisuus. Äänitasotaulukko auttaa hahmottamaan lämmityskäytön lähtökohdat ennen lopullista sijoituspäätöstä.
Midea Raynor Nordic 12:n äänitasot lämmityksessä
| Raynor Nordic 12 |
|---|
56 dBA Ulkoyksikön ääni lämmityksessäUlkoyksikön ääni on valmistajan nimellisteholla ilmoittama äänitaso. Äänitaso voi muuttua todellisen käyttötehon mukaan. Lähde: Valmistajan tekniset tiedot. |
41,4 dBA Sisäyksikön ääni 600 m³/h ilmavirrallaSisäyksikön ääni 600 m³/h:ssa on valmistajan ilmavirta- ja äänimittauksista normalisoitu arvio. Se kuvaa tavanomaista lämmityskäytön puhallusnopeutta, jossa lämmön jakautuminen asunnossa on tärkeää. Se on yleensä lähempänä laitteen korkeita kuin matalia puhallusnopeuksia. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. |
1 150 W Kompressorin nimellistehoUlkoyksikön kompressorin nimellinen sähköteho Lähde: Valmistajan tekninen dokumentaatio |
115 Hz Suurin käyntitaajuus, arvioSuurin käyntitaajuus arvioi kompressorin suurinta käyntinopeutta esimerkiksi pakkasen kiristyessä, kun lämmitystehoa tarvitaan enemmän. Valmistaja ei ilmoita taajuutta, vaan arvio johdetaan kompressorin suoritusarvoista. Matalampi käyntitaajuus voi kuulostaa ulkoyksikön vieressä miellyttävämmältä, mutta matalataajuinen värähtely voi siirtyä rakenteissa herkemmin. Korkeampi käyntitaajuus voi kuulua läheltä selvemmin, mutta sen värähtely ei yleensä kulkeudu rakenteissa yhtä helposti. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. |
Takkatoiminto levittää tulisijan lämmön laajemmalle
Takkatoiminto pitää puhalluksen käynnissä myös silloin, kun kompressori ei juuri sillä hetkellä tuota lämpöä. Näin sisäyksikkö auttaa levittämään tulisijan lämpöä oleskelutilasta laajemmalle kotiin. Toiminnosta on hyötyä etenkin pakkaspäivinä, jolloin puulämmityksellä halutaan pienentää muun lämmityksen tarvetta.
Raynor Nordicin ilmanohjaus suuntaa lämpimän ilman kohti lattiaa ja laajalle huonetilaan. Tämä tukee lämmön tasaista leviämistä, kun sisäyksikkö on sijoitettu avoimeen tilaan.
i-Clean ja Air Magic+ tukevat raikasta sisäilmaa
Korkealämpöinen i-Clean-toiminto puhdistaa sisäyksikön lämmönvaihdinta automaattisesti. Se auttaa vähentämään kosteuden ja epäpuhtauksien jäämistä laitteen sisään. Air Magic+ hyödyntää negatiivisia ioneja osana laitteen sisäilmaa tukevaa kokonaisuutta.
Suodattimen säännöllinen puhdistus kuuluu silti laitteen normaaliin hoitoon. Yhdessä automaattisen puhdistuksen kanssa se auttaa pitämään sisäyksikön raikkaana ympäri vuoden.
Viilennys omakotitalossa
Jäähdytysteho tuo helpotusta kesän lämpökuormaan
Raynor Nordic 12:n jäähdytyksen maksimiteho on 5,1 kW. Se riittää myös suureen avoimeen oleskelutilaan, kun sisäyksikön paikka mahdollistaa viileän ilman leviämisen. Kuumassa kodissa ikkunoiden suunta, auringonpaiste ja yläkerran lämpökuorma vaikuttavat mitoitukseen enemmän kuin pelkät neliöt.
Raynor Nordic on lämmityspainotteinen ilmalämpöpumppu, mutta sen jäähdytysteho tekee siitä samalla vahvan kesäkäytön ratkaisun omakotitaloon.
Midea Raynor Nordic 12:n jäähdytysmitoitus
| Raynor Nordic 12 |
|---|
5,1 kW Jäähdytyksen maksimitehoJäähdytyksen maksimiteho kertoo laitteen suurimman valmistajan ilmoittaman jäähdytyskapasiteetin. Arvo auttaa arvioimaan laitteen riittävyyttä kuumissa ja voimakkaasti auringon lämmittämissä tiloissa. Lähde: Valmistajan ilmoittama jäähdytyksen maksimiteho +35 °C:n ulkolämpötilassa. |
170 m² JäähdytysmitoitusTavallisen kodin neliömitoitus kertoo pinta-alan, jonka normaali 30 W/m² jäähdytystarve vastaa laitteen suurinta jäähdytystehoa. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. Huomautus: Laskelma voi muuttua, jos asunnossa on suuria lämpötehon lähteitä, kuten pelitietokoneita tai palvelimia. |
102 m² Jäähdytysmitoitus, Kuuma kotiKuuman kodin neliömitoitus kertoo pinta-alan, jonka tavallista suurempi 50 W/m² jäähdytystarve vastaa laitteen suurinta jäähdytystehoa. Sitä käytetään voimakkaasti auringon lämmittämän asunnon mitoitukseen. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. |
1,1 kW Jäähdytyksen minimitehoJäähdytyksen minimiteho Lähde: Jäähdytyskäytöllä minimitehon alittuminen johtaa laitteen katkonaiseen käyntiin. Jos minimiteho on kovin suuri neliöihin nähden voi sisälämpötila alkaa heilumaan epämiellyttävästi. |
55 m² Jäähdytyksen minimipinta-alaSuositeltava jäähdytyksen pinta-ala, jonka 20 W/m² jäähdytystarve vastaa laitteen pienintä jatkuvaa jäähdytystehoa. Tätä pienemmässä tilassa laite joutuu herkemmin katkokäyntiin, mikä voi aiheuttaa sisälämpötilan heiluntaa. Se ei estä laitteen toimintaa jäähdytystarkoituksissa. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. |
Jäähdytyksen sähkönkulutus kesällä
Ilmoitetun jäähdytyksen hyötysuhteen mukaan laskettu sähkönkulutus auttaa arvioimaan kesäkäytön kustannuksia. Kun jäähdytys mitoitetaan todellisen lämpökuorman mukaan ja tavoitelämpötila pidetään kohtuullisena, viilennys pysyy mukavana ja energiankäyttö hallittavana.
Midea Raynor Nordic 12:n jäähdytyksen sähkönkulutus
| Raynor Nordic 12 |
|---|
4,7 EER Jäähdytyksen hyötysuhdeEER kertoo jäähdytyksen nimellispisteessä tuotetun jäähdytystehon suhteen laitteen käyttämään sähkötehoon. Suurempi EER tarkoittaa energiatehokkaampaa jäähdytystä samassa mittauspisteessä. Lähde: Valmistajan ilmoittama EER jäähdytyksen +35 °C:n nimellismittauspisteessä. |
40 € Sähkönkulutus, yksi kesäJäähdytyksen sähkönkulutus kertoo laitteen laskennallisen sähköntarpeen, kun se poistaa asunnosta yhden kesän aikana 1 000 kWh lämpöenergiaa. Euromääräinen kustannus on laskettu sähkön hinnalla 0,18 €/kWh. Lähde: Energiamerkinnän Lot 10 -tiedot ja niiden perusteella tehty laskenta. |
770 € Sähkönkulutus, 20 kesää20 vuoden jäähdytyksen sähkönkulutus kertoo laitteen laskennallisen sähköntarpeen, kun se poistaa asunnosta yhden kesän aikana 1 000 kWh lämpöenergiaa. Euromääräinen kustannus on laskettu sähkön hinnalla 0,18 €/kWh. Lähde: Energiamerkinnän Lot 10 -tiedot ja niiden perusteella tehty laskenta. |
Mitat ja asennettavuus

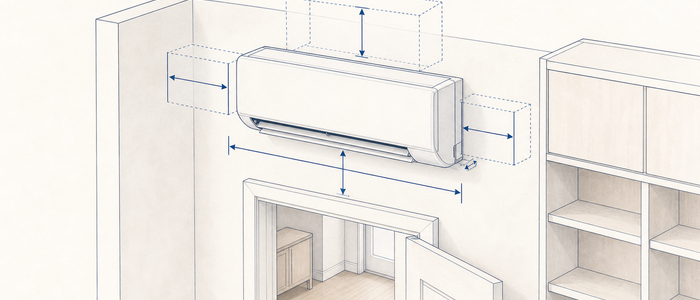

Sisäyksikön mitat ja sijoittaminen

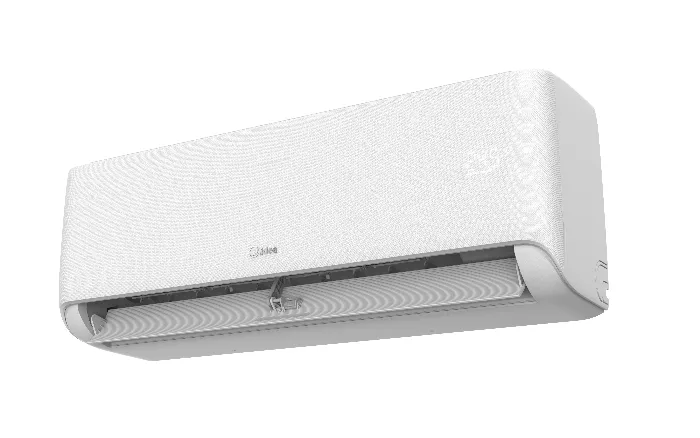

Raynor Nordic 12:n sisäyksikkö on 822 mm leveä. Se on kokoluokassaan kohtuullinen, mutta tehokkaan lämmityksen vuoksi sijoitus kannattaa suunnitella avoimeen oleskelutilaan, jossa puhallussuunta ei jää kalusteiden tai oviaukkojen taakse.
Mittataulukko kokoaa sisäyksikön koon ja asennusmitat, jotka tarkistetaan ennen lopullista sijoituspäätöstä.
Midea Raynor Nordic 12:n sisäyksikön mitat ja sijoittaminen
| Raynor Nordic 12 |
|---|
82,2 × 30,9 × 19,4 cm Sisäyksikön koko (L × K × S)Sisäyksikön koko kertoo laitteen ulkomitat leveys × korkeus × syvyys -muodossa. Lähde: Laitteen asennusohje. |
92 cm Sy:n asennusleveys (5 + L + 5)Sisäyksikön asennusleveys kertoo laitteen asentamiseen tarvittavan kokonaisleveyden. Se muodostuu laitteen leveydestä sekä molemmille sivuille jätettävästä 5 cm vapaasta tilasta. Lähde: Laitteen asennusohje. |
46 cm Sy:n alareunasta kattoon (x + K)Sisäyksikön alareunasta kattoon tarvittava tila kertoo laitteen korkeuden ja sen yläpuolelle vaadittavan vapaan tilan yhteismitan. Yläpuolinen tila tarvitaan ilmankiertoa ja myöhempiä huoltotoimia varten. Lähde: Laitteen asennusohje. |
48 cm Sy:n ovesta kattoon (x + AK)Ovesta kattoon -mitta kertoo, kuinka paljon vapaata korkeutta tarvitaan, kun sisäyksikkö asennetaan oviaukon yläpuolelle. Tila varmistaa, ettei sisäyksikön siiveke jää vahingossa sulkeutuvan oven väliin. Lähde: Laitteen asennusohje. |

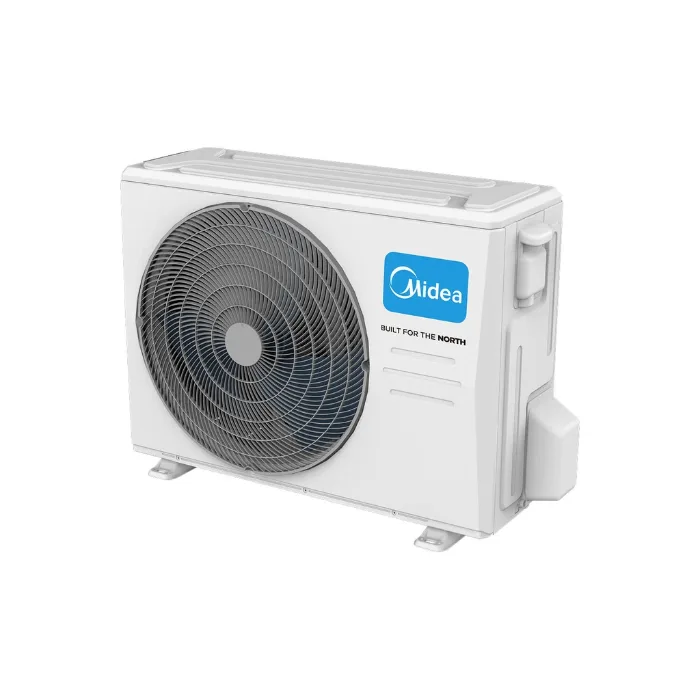

Ulkoyksikön mitat ja talvikäyttö
Ulkoyksikön sijoituksessa jätetään riittävästi tilaa ilmankierrolle, sulamisveden hallinnalle ja huollolle. Raynor Nordicin talvikäyttöä tukevat sulatus- ja vedenpoistoratkaisut toimivat parhaiten, kun ulkoyksikkö on asennettu avoimeen paikkaan ja vesi pääsee poistumaan hallitusti.
Ulkoyksikön mittataulukko auttaa varmistamaan, että sijoituspaikka vastaa laitteen kokoa ja lämmityskäytön vaatimuksia.
Midea Raynor Nordic 12:n ulkoyksikön mitat ja sijoittaminen
| Raynor Nordic 12 |
|---|
89 × 67,3 × 34,2 cm Ulkoyksikön koko (L × K × S)Ulkoyksikön koko kertoo laitteen ulkomitat leveys × korkeus × syvyys -muodossa. Lähde: Laitteen asennusohje. |
114 cm Uy:n asennusleveys (5 + L + 20)Ulkoyksikön asennusleveys kertoo laitteen asentamiseen tarvittavan kokonaisleveyden. Se muodostuu laitteen leveydestä, vasemmalle puolelle jätettävästä 5 cm ilmankiertotilasta ja oikealle puolelle jätettävästä 20 cm tilasta putkiliittimiä sekä kytkentäkoteloita varten. Lähde: Laitteen asennusohje. |
44 cm Uy:n asennussyvyys (S + 10)Ulkoyksikön asennussyvyys kertoo etäisyyden seinästä laitteen etuosaan. Se muodostuu laitteen syvyydestä ja laitteen taakse jätettävästä 10 cm vapaasta tilasta, joka varmistaa ilmankierron ja huollettavuuden. Lähde: Laitteen asennusohje. |
127 cm Uy:n korkeus lämmityksessäUlkoyksikön korkeus lämmityksessä kertoo etäisyyden maanpinnasta laitteen yläreunaan lämmityskäytön asennuksessa. Se muodostuu laitteen korkeudesta ja sen alle jätettävästä 60 cm tilasta. Alapuolisen tilan tarve liittyy käyttöolosuhteisiin ja kondenssiveden muodostumiseen. Lähde: Laitteen asennusohje. |
Mestariasennus on piilokuluton ja luotettava kokonaisuus
Hyvä laite tarvitsee hyvän asennuksen, älä tyydy markkinoiden perusasennuksiin.
Tämä kaikki sisältyy mestariasennukseen
Huimat 12m putkietäisyys sisä- ja ulkoyksikön välillä korkealaatuisilla materiaaleilla
Rakenteita suojaava Pro-läpivientijärjestelmä
Sähköalan ammattilaisen sähkötyöt
Seinäteline, maateline tai sokkeliteline
Mestariasennuksen tarkka sisältökuvaus
12m Putkietäisyys oheistarpeineen
Putkireitistä enintään 6m toteutetaan koteloituna. Kotelointi tehdään valkoisella muovikourulla seinäasenteisena johon sisältyy tarvittavat mutkapalat. Koteloimaton putkiosuus kiinnitetään teräspannalla seinään 1-2m välein. Tämä on esimerkiksi autotallin läpikulkeva ratkaisu.
Yli 6m ylittävän osuuden kotelointi on +45€/m.
Laitteen välikaapeli kulkee mukana, kuten kondenssilinjakin.
Kondenssivesilinja vain painovoimaisena
Kondenssivesilinja kulkee muun putkiston mukana ja tarvitsee kaadon koko matkalle. Linja voidaan katkaista jos sille on purkupaikka matkan varrella.
Hintaan ei sisälly kondenssivesilinjan kuljetus jonnekin muualle, kuten pesuhuoneen viemäriyhteeseen.
Työ siististi, turvallisesti ja ammattitaidolla
Kylmä- ja sähköalan vankka osaaminen, vaaditut pätevyydet ja vuosikymmenten käytännön kokemus talotekniikasta ovat olennainen osa jokaista Mestariasennusta. Oman työn tarkastaminen ja dokumentointi tehdään kaikista asennuksistamme.
Pro-läpivientijärjestelmä
Läpivienti on tärkeä osa rakenteiden suojaamista
Ulkoseinän läpivienti on toteutettava tiiviisti niin ettei läpiviennistä pääse johtumaan kosteutta rakenteisiin. Pelkkä uretaanivaahto seinän reikään ei sitä tee.
Olemme vuosikymmenten aikana hioneet ja parantaneet läpivientitekniikkaamme ja väitämme että toteutuksemme on eräs alan tiiviimpiä ja parhaita jälkiasenteisia läpivientejä. Siksi nimesimme nykyisen läpivientijärjestelymme PRO- Läpivienniksi.
Pro-läpivienti muodostaa seinärakenteen läpi tiiviin ja hallitun kanavan kylmäaineputkille, välikaapelille ja kondenssivesiletkulle. Se suojaa seinärakenteen sisäosia kosteuden tiivistymisen riskiltä ja tiivistää höyrynsulkumuovin putken ympärille mekaanisesti. Näin myöskään eristetilassa liikkuva ilma ei pääse kulkeutumaan sisäilmaan, joka voisi osaltaan aiheuttaa sisäilmaongelmia.
Läpiviennin M1 luokiteltu tiivistekaista on terveellinen sisäilmalle ja massaus viimeistelee tiiveyden, sekä antaa suojaa myös haittaeläinten pyrkimyksiltä talosi rakenteisiin.
Mestariasennukseen sisälty yksi tälläinen ulkoseinän läpivienti porattuna materiaalina puurunko, tiiliverhoiltu, lecasora, hirsi, peltielementti, siporex.
Myös yksi väliseinän läpivienti sisältyy levyseinään
Läpivientipaikkojen rajoituksia
Teräsbetoninen seinä vaatii lisähintaisen timanttiporauksen
Täystiilinen eli tiili sisällä ja ulkona ei sisälly hintaan
Väliseiniin ei tule läpivientijärjestelmää.
Kiviaineiset väliseinät eivät sisälly
Punatiilen porauksen mahdollinen lisäsiivouksen tarve ei sisälly hintaan
Sähkönsyötön toteutus
Sähkönsyöttö toteutetaan useimmiten lähimmältä pistorasialta pistotulppaliitäntänä, laadukkaita asennusmateriaaleja käyttäen. Jos pistorasia ei sovellu sellaisenaan käyttöön, ulkoyksikkö kytketään kiinteällä kaapeloinnilla lähimmältä sähköpisteeltä ja asennukseen lisätään turvakytkin.
Urakointia Tukes hyväksynnällä
Sähkönsyötön toteutus kuuluu omalle sähkötiimillemme. Pitkä asennuskokemus, sähköalan pätevyydet (A / S1) ja monipuolinen sertifiointitausta näkyvät työn turvallisena ja huolellisena toteutuksena.
Jos haluat sähkönsyötön suoraan sähkötaululta esimerkiksi oman sähköryhmän vuoksi, ota yhteyttä. Kyse on erikseen sovittavasta erikoistoteutuksesta, jonka yksityiskohdat arvioidaan kohdekohtaisesti. Usein tarjoukseen tälloin tulee lisänä sulakkeet, johdonsuojat tai vikavirtasuojat tms.
Sulakekoko: Mestariasennus ei sisällä rakennuksen pääsulakekoon kasvattamista. Jos asiakas haluaa yksittäisen ryhmän sulakekoon kasvattamista esimerkiksi siksi, että valmistajan ohjeessa suositellaan yli 10 A:n sulaketta, toteutus sovitaan erikseen.
Ennen sulakemuutosta: Sulakekoon kasvattaminen edellyttää aina kiinteistön olemassa olevien sähköjohtojen, suojausten ja niihin liittyvien järjestelmien mitoituksen tarkastamista.
Vikavirtasuojaus: Jos laitteen asennusohjeessa määritellään vikavirtasuojaus ja asiakas haluaa sen lisättävän sähköjärjestelmään, vikavirtasuojaus ja mahdolliset erilliset sähkövalmistelut eivät sisälly Mestariasennukseen vaan nämä tarjotaan erikseen.
Teline ulkoyksikölle
Ulkoyksikkö tarvitsee asennustelineen alleen. Se on yleisimmin seinään kiinnitetty, mutta myös maateline ja sokkelipintaan kiinnitetty teline sisältyy mestariasennukseen.
Sokkelitelineestä on sovittava erikseen, koska se edellyttää tarkoitukseen sopivan hankintaa etukäteen.
Kumiset värinänvaimentimet koneen ja telineen väliin sisältyvät mestariasennukseen.
Maatelineen kiinnitysalusta ei sisälly
Maatelineen turvallinen asentaminen edellyttää, että sen alla on kiinnityskelpoinen tukeva alusta. Sellainen on esimerkiksi rautakaupasta ostetut pihalaatat, asfaltti, pihakiveys tai terassin pintalaudoitus.
Jos sellaista ei ole asennuspaikassa, tulee asiakkaan järjestää sellainen omalla ajallaan. Maatelinettä ei voi asentaa kovin epätasaiseen maastoon, telineen säätövara on 2cm.
Kiinnityskorkeudet ja turvallinen työskentely
Sisäyksikkö enintään 3m korkeudelle
Sisäyksikköä ei kannata sijoittaa tarpeettoman korkealle: suodattimien ja pintojen säännöllinen puhdistus on hyvä voida tehdä turvallisesti ilman poikkeavia järjestelyjä. Korkeampi sijoituspaikka sovitaan erikseen jos sellaisen kuitenkin haluat
Porraskäytävään tehtävä asennus sovitaan aina erikseen. Portaikossa kulkureitit, laitteen käyttö, tuleva huolto ja turvallinen työskentely voivat tehdä muuten mahdollisesta sijoituspaikasta epäkäytännöllisen.
Ulkoyksikkö lähelle alustan pintaa
Ulkoyksikön kiinnitys enintään 1 metrin korkeudelle maanpinnasta.
Läpivientikorkeus ulkopuolella enintään 4m maasta
Toisen kerroksen asennuksessa läpiviennin tulee olla ulkopuolelta turvallisesti saavutettavissa, esimerkiksi parvekkeen kautta.
Nojatikastyöskentelyn esteitä voi olla jyrkästi viistottu maa, kallio, ovilipat, autokatokset, istutukset, puut, varastorakennukset
Turvallisuus on tärkeää
Harvinaisissa tapauksissa ulkoseinän läpivienti ei ole turvallisesti saavutettavissa ilman lisäkalustoa. Nostimen, telineiden tai muun poikkeavan kulku- ja työskentelyratkaisun tarve ei sisälly Mestariasennuksen hintaan. Lisäksi jos asennustyössä pitää käyttää erikoisjärjestelyjä, nostimia tai telineitä, takuut eivät kata mahdollisissa vikatilanteissa ja niiden korjaamisissa tarvittavia erikoisjärjestelyjä.
Muut Mestariasennukseen pienet työvaiheet
Suunnittelu: ennen asennustyön aloittamista.
Suojaaminen: Suojaamme aina työalueen itse.
Käyttöönotto: toiminnan ja oman työn tarkastus ja käyttöopastus.
Dokumentointi: asennus- ja käyttöönottopöytäkirja sisältyy asennukseemme.
Työalue: suojaus ja loppusiivous.
Asennusjäte: otamme asennuksesta syntyvän jätteen mukaamme.
Käytöstä poistetut ja puretut laitteet: Jos uusi laitteisto on asennettu esimerkiksi vanhan ilmalämpöpumpun tilalle, viemme purkamamme laitteen kierrätykseen.
