Daikin Altherma 3R MT 12 Hinta

DAIKIN ALTHERMA 3R MT 12

Avaimet Käteen: 15990 €

• Oheistarvikkeet

• LVI työt

• Sähköistys käyttövalmiiksi

DAIKIN ALTHERMA R MT 12 VESI-ILMALÄMPÖPUMPPU PERUSTIEDOT

• Ulkoyksikkö: ERRA12EW1

• Kylmäainetäytös, lupavaatimus: 3.25kg R32, Yli 3kg luvat tarvitaan

• Mitoittava teho, patterilämmitys: 12.5kw / Veden lämpötila 55C, ulkolämpötila -10C.

• Mitattu vuosihyötysuhde, patterilämmitys: 3.44 SCOP

• Mitoittava teho, lattialämmitys: 8.3kw / Veden lämpötila 35C, ulkolämpötila -10C.

• Mitattu vuosihyötysuhde, lattialämmitys: 4.71 SCOP

• Maksimiteho: 12kw

• Nimellisteho: 7.7kw

• Kompressorin sähkönsyöttö: 3-vaiheinen, vähintään S2 (A) sähköluvat tarvitaan

• Pohjapellin sulatustapa: Kylmäaineen hukkalämpö.

Sisäyksiköt:

• 180L integroitu varaaja (ELVH12 S18), 230L varaaja tilattavissa

• 3-4 henkilön mitoitus, 270L 40C suihkuvettä varaajan asetuksella 55C

• 3-vaiheinen 9kw integroitu varavastus, porrastettu teho 3-6-9kw asetettavissa

Paketin soveltuvuus saneerauksessa:

• Patteri- ja lattialämpötaloudessa soveltuu 4800L tai 43000kwh energiankulutuksen korvaajaksi

SUORITUSKYKY ERI ULKOLÄMPÖTILOISSA

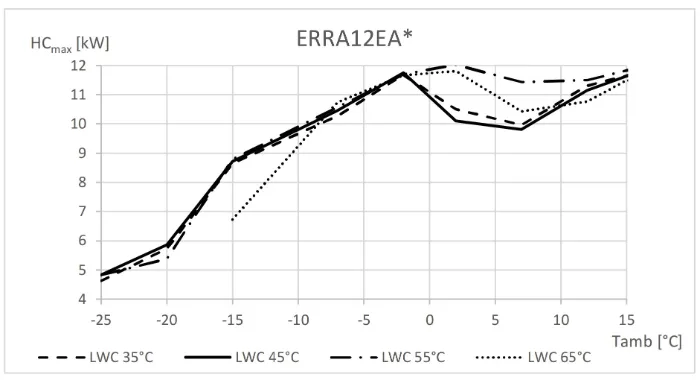

Maksimiteho

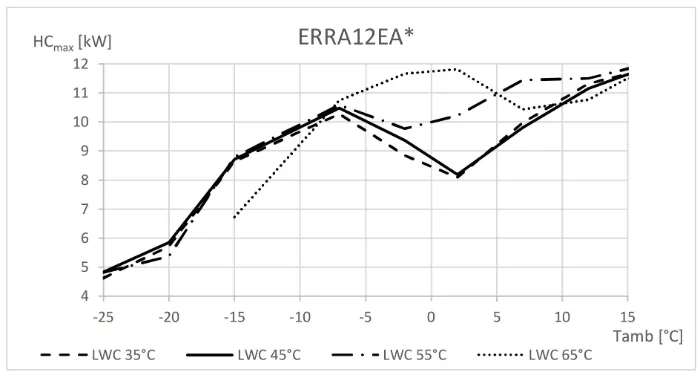

Integroitu teho

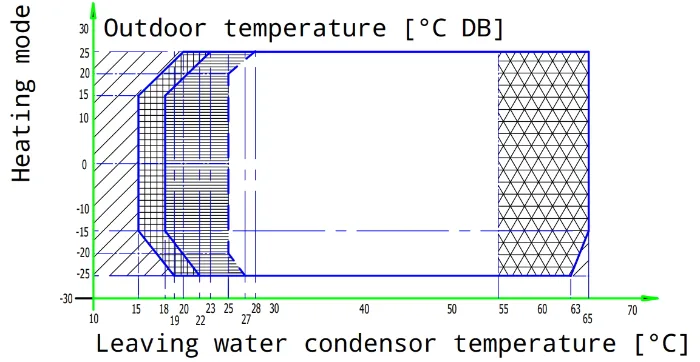

Toiminta-alue, lämmitys

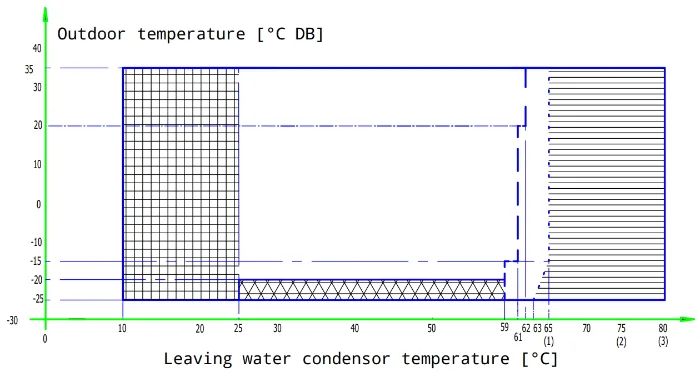

Toiminta-alue, käyttövesi

Toiminta-alue on riippuvainen ulkolämpötilasta ja asetuslämpötilasta. Kuvassa valkoinen alue on kompressorikäytöllä ja varjostukset rajoitettua käyttöä.

Oikean puolen ristivarjostus lämmityksessä edellyttää 10 astetta viileämmän paluuveden lämpötilan pattereilta.

TÄYDELLINEN TOIMITUKSEN KUVAUS ALTHERMA 3R MT PAKETIT

Toimituksen sisältö on tarkoitettu tavanomaiseen kohteeseen sellaisenaan ja siinä vaihdetaan kaikki olennaiset vanhat komponentit uusiin toimiviin.

SISÄLTYVÄ LAITTEISTO JA TARVIKKEET

Oheistarvikkeet muodostavat merkittävän kuluerän materiaaleissa ja työssä, joten listaamme ne yksityiskohtaisesti vertailua varten. Ei kannata olettaa, että ne sisältyvät kaikkien toimituksiin, tai niiden puuttuminen tarjouksista tarkoittaa ettei niitä tarvita. Laite on mahdollista saada toimintaan puutteellisella varustuksella!

Daikin Altherma sisäyksikön sisältö:

• Käyttöveden ruostumattomasta teräksestä valmistettu varaaja (lattiamallin sisäyksikkö)

• 10L paisunta-astia

• Syklonitoiminen liansuodatin, puhdistushanalla

• Magneettisuodatin

• 3 bar ylipainesuoja lämmitysvedelle

• Vaihtoventtiili käyttövesi/lämmitysvesi toiminnolle

• Vuotoallas poistoletkulla

• Lämmitysveden painemittari

Uudet ulkoiset LVI järjestelmät:

• 10bar ylipainesuoja käyttövedelle

• Käyttöveden painemittari

• Käyttöveden takaiskuventtiili

• Käyttöveden painetestin liitosyhde

• 1.5 bar ylipainesuoja lämmitykselle radiaattoritalouksissa

• Sulkuventtiili meno-paluu lämmityspiiriin

• Täyttöyhde (tuplasulku) lämmityspiiriin

• Sulkuventtiili käyttöveden tulopuolelle, jos ei olemassaoleva

• Liitosputket lämmitykselle ja käyttövedelle (katkaistujen tilalle)

Altherma 3R MT nordic ulkoyksikkö

• Ulkoyksikön viemäröintiputki 2m etäisyydelle

• Saattolämmityskaapeli 2m pituudella

• Kytkentäputket 5m pituudella.

• Saattolämmityskaapelin töpseli

• Ulkoyksikkö asennetaan nätille ja tukevalle harmaalle maajalustalle

Uusi alakeskus turvalliseen käyttöön:

• 6 vikavirtasuojattua sulaketta

• Pääkytkin

• Sähkötyöt olemassaolevalta nousukaapelilta tai läheiseltä keskukselta

• Kytkentäjohdot

SISÄLTYVÄT TYÖSUORITUKSET

• Toteutuksen suunnittelu

• Vanhan järjestelmän poiskytkentä tarpeelliselta osaltaan

• Öljy- tai sähkökattilan (max 300L) siirto ulos, saman kerroksen ulko-oven kautta

• Uusi sisäyksikkö asennetaan vanhan kattilan paikalle (ei esim. toiseen huoneeseen)

• Lämmönjakoputkien ja käyttövesiliitoksen uudelleenkytkentä sisäyksikölle

• Yksi ulkoseinän puurunkoinen läpivienti kylmäputkille

• Sähkötyöt

• Käyttöönottopöytäkirja ja rekisteröinti maahantuojalle

• Asennusroskien poisvienti

• Käytön opastus asennuksen jälkeen
