Toshiba Haori 16 ilmalämpöpumppu viilennykseen

Päivitetty: 06.09.2026

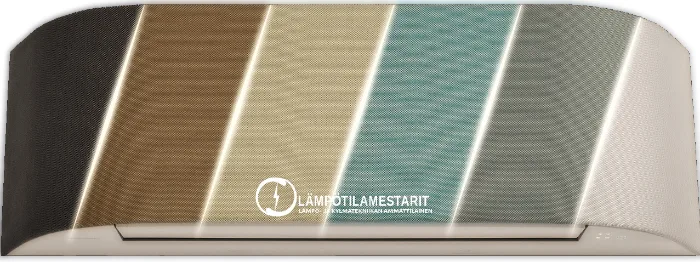

Toshiba Haori Design kaareva sisäyksikkö sävykankaalla

Sisällysluettelo

Toshiba Haori Design viilennykseen kotiin ja vapaa-ajan asunnolle
Toshiba Haori 16 viilennykseen
Esitteet ja ladattavat tiedostot
Mestariasennuksen sisältö

Toshiba Haori Design viilennykseen kotiin ja vapaa-ajan asunnolle

Kenelle Toshiba Haori 16 on tarkoitettu?

Normaali jäähdytysmitoitus: ~177 m²
Jäähdytysmitoitus kuumassa kodissa: ~106 m²
Jäähdytyksen maksimiteho: 5,3 kW

Toshiba Haori Design on viilennykseen painottuva mallisarja, jossa sisustukseen sovitettava kangasverhoilu yhdistyy eri kokoisten tilojen jäähdytykseen. Haori 16 on sarjan suurin teholuokka, mutta sisä- ja ulkoyksikön fyysiset mitat pysyvät samoina kuin muissa malleissa.

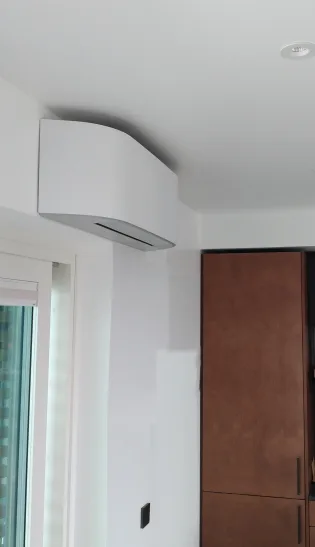

Design tuo viilennyksen näkyväksi hyvällä tavalla

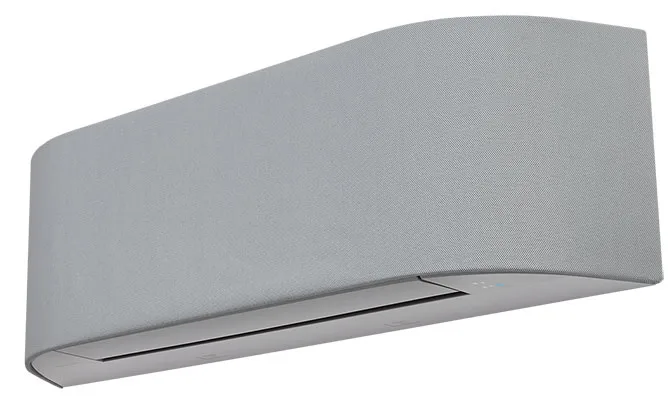

Haori on saanut iF Design Awardin ja Japanin Good Design Awardin. Irrotettava kangasverhoilu voidaan valita tehdasväreissä tai sovittaa omaan sisustukseen sopivalla kankaalla. Tämä tekee Haori 16:sta kiinnostavan vaihtoehdon myös suureen olohuoneeseen tai avaraan yläkertaan, jossa sisäyksikkö näkyy selvästi.

Sisäilmaa hoitavat toiminnot ovat osa arkea

Plasmaionisaattori, Ultra Pure -suodatin ja sisäyksikön epäpuhtauksia hylkivä pinnoite tukevat sisäilman laatua. Puhdistustoiminto käynnistyy kaukosäätimestä, mikä helpottaa laitteen säännöllistä käyttöä kesäkaudella.

WiFi-ohjaus tuo viilennyksen hallinnan etäällekin

Haori Designin WiFi ja Toshiba Home AC Control -sovellus mahdollistavat viilennyksen säätämisen myös kodin ulkopuolelta. ECO-tila, energiankulutuksen seuranta sekä Google Homeen ja Amazon Alexaan yhdistäminen tuovat valinnanvapautta arjen ohjaukseen.

Ilmanohjaus auttaa viilentämään suurta tilaa tasaisesti

Toshiban invertteriohjaus mukauttaa viilennystä huoneen lämpökuorman mukaan. Haori Designin ilmanohjausta voi suunnata huoneen muodon ja oleskelualueiden perusteella, mikä auttaa jakamaan viileää ilmaa tasaisemmin avarassa tilassa.

Haori Design sopii myös isompiin asuntoihin

Haori 16 tuo sarjaan vaihtoehdon, kun kerrostaloasunnon, rivi- tai paritaloasunnon tai omakotitalon viilennettävä kokonaisuus on tavallista suurempi. Se on luonteva valinta erityisesti aurinkoiseen kotiin, avaraan olohuoneeseen tai yläkertaan, jossa lämpökuorma kasvaa kesällä.

Haori Designin soveltuvuus jäähdytyksessä

Haori 10	Haori 13	Haori 16
100 % Sama	100 % Sama	100 % Kerrostaloasunto, pieni Pieni kerrostaloasunto on tiivis koti, jossa naapuriasunnot ympäröivät osaa rakenteista ja kesäajan lämpökuorma voi korostua etenkin aurinkoisissa asunnoissa. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 0–45 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
100 % Sama	100 % Sama	100 % Kerrostaloasunto Keskisuuri kerrostaloasunto on tavallinen kaupunkikoti, jossa huonejako, ikkunapinta-ala ja auringon suunta vaikuttavat jäähdytyksen tarpeeseen. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 45–80 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
27 % −70 %	57 % −40 %	97 % Kerrostaloasunto, suuri Suuri kerrostaloasunto on yli 80 m²:n koti, jossa useat huoneet ja pitkä etäisyys sisäyksiköstä voivat rajoittaa viileän ilman leviämistä. Jäähdytyksen mitoituskerroin kuvaa laskentaväliä 80–180 m². 100 % ei tarkoita koko avointa luokkaa. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
100 % Sama	100 % Sama	100 % Rivi- tai paritaloasunto, pieni Pieni rivi- tai paritaloasunto on tiivis koti, jossa yhteiset rakenteet vähentävät osaa ulkoisesta lämpökuormasta mutta auringon suunta vaikuttaa jäähdytystarpeeseen. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 0–60 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
100 % Sama	100 % Sama	100 % Rivi- tai paritaloasunto Keskisuuri rivi- tai paritaloasunto on tavallinen perheasunto, jossa useat huoneet ja mahdolliset kerrokset vaikuttavat viileän ilman leviämiseen. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 60–100 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
7 % −70 %	37 % −40 %	77 % Rivi- tai paritaloasunto, suuri Suuri rivi- tai paritaloasunto on yli 100 m²:n koti, jossa laaja pinta-ala, huonejako ja kerrokset voivat edellyttää erityistä huomiota ilmalämpöpumpun sijoitukseen. Jäähdytyksen mitoituskerroin kuvaa laskentaväliä 100–200 m². 100 % ei tarkoita koko avointa luokkaa. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
100 % Sama	100 % Sama	100 % Omakotitalo, pieni Pieni omakotitalo on yhden kotitalouden erillinen koti, jossa katto, ulkoseinät ja ikkunat vaikuttavat kesäajan lämpökuormaan. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 0–100 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
13 % −87 %	73 % −27 %	100 % Omakotitalo Keskisuuri omakotitalo on tavallinen yhden perheen koti, jossa huonejako, kerrokset ja auringon suunta vaikuttavat jäähdytyksen mitoitukseen. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 100–150 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
0 % −27 %	0 % −27 %	27 % Omakotitalo, suuri Suuri omakotitalo on yli 150 m²:n koti, jossa useat kerrokset, huoneet tai erilliset tilat voivat rajoittaa yhden sisäyksikön jäähdytysvaikutusta. Jäähdytyksen mitoituskerroin kuvaa laskentaväliä 150–250 m². 100 % ei tarkoita koko avointa luokkaa. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
100 % Sama	100 % Sama	100 % Kesäasuttava mökki, pieni Pieni kesäasuttava mökki on lämpimän vuodenajan vapaa-ajan asunto, jossa suuret ikkunat, kevyt rakenne ja auringonpaiste voivat nostaa sisälämpötilaa nopeasti. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 0–40 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
100 % Sama	100 % Sama	100 % Kesäasuttava mökki Keskisuuri kesäasuttava mökki on pääasiassa keväästä syksyyn käytettävä vapaa-ajan asunto, jossa oleskelutilojen avoimuus vaikuttaa viileän ilman leviämiseen. Jäähdytyksen mitoituskerroin kuvaa, kuinka suuren osan 40–71 m²:n laskentavälistä ilmalämpöpumpun tavallisen kodin jäähdytysmitoitus kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
36 % −64 %	66 % −34 %	100 % Kesäasuttava mökki, suuri Suuri kesäasuttava mökki on yli 71 m²:n vapaa-ajan asunto, jossa erilliset huoneet, parvet tai rakennusosat voivat rajoittaa yhden sisäyksikön jäähdytysvaikutusta. Jäähdytyksen mitoituskerroin kuvaa laskentaväliä 71–171 m². 100 % ei tarkoita koko avointa luokkaa. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.

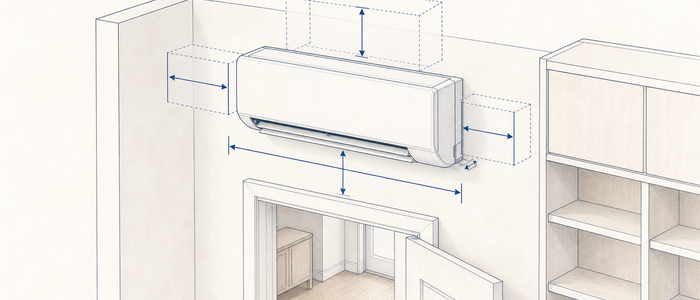

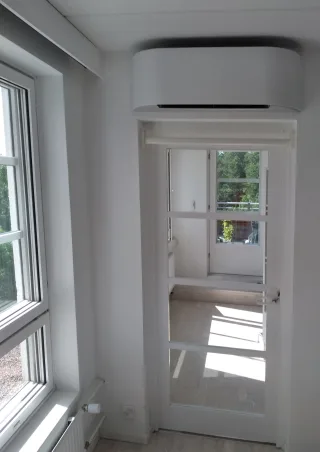

Sisäyksikön koko ei muutu tehokkaammassa mallissa

Haori 16 käyttää samaa 98,7 × 30 × 21 cm sisäyksikköä kuin Haori 10 ja 13. Noin 109 cm asennusleveys ja muut asennusmitat voivat mahdollistaa sijoituksen myös oven yläpuolelle, kun vapaamitat täyttyvät. Tehokkaampi teholuokka ei siis edellytä suurempaa seinäpintaa.

Haori Designin sisäyksikön mitat ja asennettavuus

Haori 10	Haori 13	Haori 16
98,7 × 30 × 21 cm Sama	98,7 × 30 × 21 cm Sama	98,7 × 30 × 21 cm Sisäyksikön koko (L × K × S) Sisäyksikön koko kertoo laitteen ulkomitat leveys × korkeus × syvyys -muodossa. Lähde: Laitteen asennusohje.
109 cm Sama	109 cm Sama	109 cm Sy:n asennusleveys (5 + L + 5) Sisäyksikön asennusleveys kertoo laitteen asentamiseen tarvittavan kokonaisleveyden. Se muodostuu laitteen leveydestä sekä molemmille sivuille jätettävästä 5 cm vapaasta tilasta. Lähde: Laitteen asennusohje.
36 cm Sama	36 cm Sama	36 cm Sy:n alareunasta kattoon (x + K) Sisäyksikön alareunasta kattoon tarvittava tila kertoo laitteen korkeuden ja sen yläpuolelle vaadittavan vapaan tilan yhteismitan. Yläpuolinen tila tarvitaan ilmankiertoa ja myöhempiä huoltotoimia varten. Lähde: Laitteen asennusohje.
40 cm Sama	40 cm Sama	40 cm Sy:n ovesta kattoon (x + AK) Ovesta kattoon -mitta kertoo, kuinka paljon vapaata korkeutta tarvitaan, kun sisäyksikkö asennetaan oviaukon yläpuolelle. Tila varmistaa, ettei sisäyksikön siiveke jää vahingossa sulkeutuvan oven väliin. Lähde: Laitteen asennusohje.

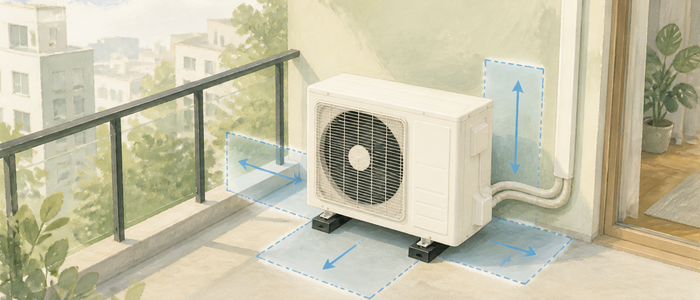

Ulkoyksikkö tarvitsee saman tilan kaikissa malleissa

Haori 16:n ulkoyksikkö on 78 × 55 × 29 cm, aivan kuten sarjan muissakin malleissa. Jäähdytyskäytössä asennusleveys on noin 103 cm ja asennussyvyys noin 39 cm. Tämä helpottaa suuremman teholuokan valintaa kohteessa, jossa ulkoyksikön paikka on jo tiedossa.

Haori Designin ulkoyksikön mitat ja asennettavuus

Haori 10	Haori 13	Haori 16
78 × 55 × 29 cm Sama	78 × 55 × 29 cm Sama	78 × 55 × 29 cm Ulkoyksikön koko (L × K × S) Ulkoyksikön koko kertoo laitteen ulkomitat leveys × korkeus × syvyys -muodossa. Lähde: Laitteen asennusohje.
103 cm Sama	103 cm Sama	103 cm Uy:n asennusleveys (5 + L + 20) Ulkoyksikön asennusleveys kertoo laitteen asentamiseen tarvittavan kokonaisleveyden. Se muodostuu laitteen leveydestä, vasemmalle puolelle jätettävästä 5 cm ilmankiertotilasta ja oikealle puolelle jätettävästä 20 cm tilasta putkiliittimiä sekä kytkentäkoteloita varten. Lähde: Laitteen asennusohje.
39 cm Sama	39 cm Sama	39 cm Uy:n asennussyvyys (S + 10) Ulkoyksikön asennussyvyys kertoo etäisyyden seinästä laitteen etuosaan. Se muodostuu laitteen syvyydestä ja laitteen taakse jätettävästä 10 cm vapaasta tilasta, joka varmistaa ilmankierron ja huollettavuuden. Lähde: Laitteen asennusohje.
61 cm Sama	61 cm Sama	61 cm Uy:n korkeus jäähdytyksessä Ulkoyksikön korkeus jäähdytyksessä kertoo etäisyyden maanpinnasta laitteen yläreunaan jäähdytyskäytön asennuksessa. Se muodostuu laitteen korkeudesta ja sen alle jäävästä 6 cm tilasta, joka syntyy värinänvaimennintassuista. Lähde: Laitteen asennusohje.

Palaa alkuun

★★★★★

Todella nopea ja ammattimainen palvelu.

Palaa alkuun

Toshiba Haori 16 viilennykseen

Toshiba Haori 16 on Haori Designin tehokkain valinta. Se on tarkoitettu tilanteeseen, jossa viilennettävää on paljon ja sisäyksikön halutaan silti sopivan osaksi kodin sisustusta. Malli palvelee erityisen hyvin suurta olohuonetta, korkeaa yläkertaa tai aurinkoista kotia.

Jäähdytysteho ja ilmalämpöpumpun mitoitus

Haori 16:n jäähdytyksen maksimiteho on 5,3 kW. Normaali jäähdytysmitoitus on noin 177 m² ja kuumassa kodissa noin 106 m². Se tuo selvästi enemmän kapasiteettia tilanteeseen, jossa viilennys ei saa jäädä vain yhden huoneen helpotukseksi.

Haori 16:n jäähdytysmitoitus

Haori 10	Haori 13	Haori 16
3,2 kW −2,1 kW	4,1 kW −1,2 kW	5,3 kW Jäähdytyksen maksimiteho Jäähdytyksen maksimiteho kertoo laitteen suurimman valmistajan ilmoittaman jäähdytyskapasiteetin. Arvo auttaa arvioimaan laitteen riittävyyttä kuumissa ja voimakkaasti auringon lämmittämissä tiloissa. Lähde: Valmistajan ilmoittama jäähdytyksen maksimiteho +35 °C:n ulkolämpötilassa.
107 m² −70 m²	137 m² −40 m²	177 m² Jäähdytysmitoitus Tavallisen kodin neliömitoitus kertoo pinta-alan, jonka normaali 30 W/m² jäähdytystarve vastaa laitteen suurinta jäähdytystehoa. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. Huomautus: Laskelma voi muuttua, jos asunnossa on suuria lämpötehon lähteitä, kuten pelitietokoneita tai palvelimia.
64 m² −42 m²	82 m² −24 m²	106 m² Jäähdytysmitoitus, Kuuma koti Kuuman kodin neliömitoitus kertoo pinta-alan, jonka tavallista suurempi 50 W/m² jäähdytystarve vastaa laitteen suurinta jäähdytystehoa. Sitä käytetään voimakkaasti auringon lämmittämän asunnon mitoitukseen. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta.
0,9 kW −0,3 kW	1 kW −0,2 kW	1,2 kW Jäähdytyksen minimiteho Jäähdytyksen minimiteho Lähde: Jäähdytyskäytöllä minimitehon alittuminen johtaa laitteen katkonaiseen käyntiin. Jos minimiteho on kovin suuri neliöihin nähden voi sisälämpötila alkaa heilumaan epämiellyttävästi.
45 m² −15 m²	50 m² −10 m²	60 m² Jäähdytyksen minimipinta-ala Suositeltava jäähdytyksen pinta-ala, jonka 20 W/m² jäähdytystarve vastaa laitteen pienintä jatkuvaa jäähdytystehoa. Tätä pienemmässä tilassa laite joutuu herkemmin katkokäyntiin, mikä voi aiheuttaa sisälämpötilan heiluntaa. Se ei estä laitteen toimintaa jäähdytystarkoituksissa. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta.

Äänitaso pysyy hallittuna suuremmallakin ilmavirralla

Haori 16:n sisäyksikön pienin ilmoitettu äänitaso on 21 dBA. 400 m³/h ilmavirralla äänitaso on 28,7 dBA. Tehokkaampi viilennys ei siis tarkoita, että sisäyksikön äänen täytyy hallita oleskelutilaa.

Haori 16:n äänitasot jäähdytyksessä

Haori 10	Haori 13	Haori 16
19 dBA −2 dBA	19 dBA −2 dBA	21 dBA Sisäyksikön pienin ääni Sisäyksikön ääni hiljaisimmalla puhaltimen nopeudella. Nopeus riittää usein yhden huoneen viilennykseen, joten arvo on hyödyllisin viilennyskäytössä. Lähde: Valmistajan mittaus.
250 m³/h Sama	250 m³/h Sama	250 m³/h Sisäyksikön pienin ilmavirta Sisäyksikön puhaltama ilmamäärä pienimmällä ja hiljaisimmalla nopeudella. Lähde: Valmistajan tekninen tietokanta
27,6 dBA −1 dBA	28,2 dBA −0,5 dBA	28,7 dBA Sisäyksikön ääni 400 m³/h ilmavirralla Sisäyksikön ääni 400 m³/h:ssa on valmistajan ilmavirta- ja äänimittauksista normalisoitu arvio. 400 m³/h:n ilmavirta soveltuu tavanomaiseen jäähdytyskäyttöön ja kertoo äänen puhallusnopeudella, jolla viilennys jakautuu huonetilaan. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta.
44 dBA −4 dBA	46 dBA −2 dBA	48 dBA Ulkoyksikön ääni jäähdytyksessä Ulkoyksikön ääni on valmistajan nimellisteholla ilmoittama äänitaso. Äänitaso voi muuttua todellisen käyttötehon mukaan. Lähde: Valmistajan tekniset tiedot.

Ilmalämpöpumpun sähkönkulutus kesällä

Haori 16:n jäähdytyksen hyötysuhde on 3,6. Ilmoitetun hyötysuhteen mukaan laskettu sähkönkulutus on noin 50 euroa yhden kesän aikana ja noin 1 000 euroa kahdenkymmenen kesän aikana. Kun suurempi teholuokka vastaa kohteen lämpökuormaa, se tuo viilennystä sinne missä sitä todella tarvitaan.

Haori 16:n jäähdytyksen sähkönkulutus

Haori 10	Haori 13	Haori 16
4,6 EER 1 EER	4,3 EER 0,7 EER	3,6 EER Jäähdytyksen hyötysuhde EER kertoo jäähdytyksen nimellispisteessä tuotetun jäähdytystehon suhteen laitteen käyttämään sähkötehoon. Suurempi EER tarkoittaa energiatehokkaampaa jäähdytystä samassa mittauspisteessä. Lähde: Valmistajan ilmoittama EER jäähdytyksen +35 °C:n nimellismittauspisteessä.
40 € −10 €	40 € −10 €	50 € Sähkönkulutus, yksi kesä Jäähdytyksen sähkönkulutus kertoo laitteen laskennallisen sähköntarpeen, kun se poistaa asunnosta yhden kesän aikana 1 000 kWh lämpöenergiaa. Euromääräinen kustannus on laskettu sähkön hinnalla 0,18 €/kWh. Lähde: Energiamerkinnän Lot 10 -tiedot ja niiden perusteella tehty laskenta.
780 € −220 €	840 € −170 €	1 000 € Sähkönkulutus, 20 kesää 20 vuoden jäähdytyksen sähkönkulutus kertoo laitteen laskennallisen sähköntarpeen, kun se poistaa asunnosta yhden kesän aikana 1 000 kWh lämpöenergiaa. Euromääräinen kustannus on laskettu sähkön hinnalla 0,18 €/kWh. Lähde: Energiamerkinnän Lot 10 -tiedot ja niiden perusteella tehty laskenta.

Palaa alkuun

★★★★★

Ilmalämpöpumppu asennus omakotitaloon. Kaikki meni hyvin. Asennus oli nopea ja ammattitaitoinen.

Mestariasennus on piilokuluton ja luotettava kokonaisuus

Hyvä laite tarvitsee hyvän asennuksen, älä tyydy markkinoiden perusasennuksiin.

Tämä kaikki sisältyy mestariasennukseen

Huimat 12m putkietäisyys sisä- ja ulkoyksikön välillä korkealaatuisilla materiaaleilla
Rakenteita suojaava Pro-läpivientijärjestelmä
Sähköalan ammattilaisen sähkötyöt
Seinäteline, maateline tai sokkeliteline

Mestariasennuksen tarkka sisältökuvaus

12m Putkietäisyys oheistarpeineen

Putkireitistä enintään 6m toteutetaan koteloituna. Kotelointi tehdään valkoisella muovikourulla seinäasenteisena johon sisältyy tarvittavat mutkapalat. Koteloimaton putkiosuus kiinnitetään teräspannalla seinään 1-2m välein. Tämä on esimerkiksi autotallin läpikulkeva ratkaisu.

Yli 6m ylittävän osuuden kotelointi on +45€/m.

Laitteen välikaapeli kulkee mukana, kuten kondenssilinjakin.

Kondenssivesilinja vain painovoimaisena

Kondenssivesilinja kulkee muun putkiston mukana ja tarvitsee kaadon koko matkalle. Linja voidaan katkaista jos sille on purkupaikka matkan varrella.

Hintaan ei sisälly kondenssivesilinjan kuljetus jonnekin muualle, kuten pesuhuoneen viemäriyhteeseen.

Työ siististi, turvallisesti ja ammattitaidolla

Kylmä- ja sähköalan vankka osaaminen, vaaditut pätevyydet ja vuosikymmenten käytännön kokemus talotekniikasta ovat olennainen osa jokaista Mestariasennusta. Oman työn tarkastaminen ja dokumentointi tehdään kaikista asennuksistamme.

Pro-läpivientijärjestelmä

Läpivienti on tärkeä osa rakenteiden suojaamista

Ulkoseinän läpivienti on toteutettava tiiviisti niin ettei läpiviennistä pääse johtumaan kosteutta rakenteisiin. Pelkkä uretaanivaahto seinän reikään ei sitä tee.

Olemme vuosikymmenten aikana hioneet ja parantaneet läpivientitekniikkaamme ja väitämme että toteutuksemme on eräs alan tiiviimpiä ja parhaita jälkiasenteisia läpivientejä. Siksi nimesimme nykyisen läpivientijärjestelymme PRO- Läpivienniksi.

Pro-läpivienti muodostaa seinärakenteen läpi tiiviin ja hallitun kanavan kylmäaineputkille, välikaapelille ja kondenssivesiletkulle. Se suojaa seinärakenteen sisäosia kosteuden tiivistymisen riskiltä ja tiivistää höyrynsulkumuovin putken ympärille mekaanisesti. Näin myöskään eristetilassa liikkuva ilma ei pääse kulkeutumaan sisäilmaan, joka voisi osaltaan aiheuttaa sisäilmaongelmia.

Läpiviennin M1 luokiteltu tiivistekaista on terveellinen sisäilmalle ja massaus viimeistelee tiiveyden, sekä antaa suojaa myös haittaeläinten pyrkimyksiltä talosi rakenteisiin.

Mestariasennukseen sisälty yksi tälläinen ulkoseinän läpivienti porattuna materiaalina puurunko, tiiliverhoiltu, lecasora, hirsi, peltielementti, siporex.

Myös yksi väliseinän läpivienti sisältyy levyseinään

Läpivientipaikkojen rajoituksia

Teräsbetoninen seinä vaatii lisähintaisen timanttiporauksen
Täystiilinen eli tiili sisällä ja ulkona ei sisälly hintaan
Väliseiniin ei tule läpivientijärjestelmää.
Kiviaineiset väliseinät eivät sisälly
Punatiilen porauksen mahdollinen lisäsiivouksen tarve ei sisälly hintaan

Sähkönsyötön toteutus

Sähkönsyöttö toteutetaan useimmiten lähimmältä pistorasialta pistotulppaliitäntänä, laadukkaita asennusmateriaaleja käyttäen. Jos pistorasia ei sovellu sellaisenaan käyttöön, ulkoyksikkö kytketään kiinteällä kaapeloinnilla lähimmältä sähköpisteeltä ja asennukseen lisätään turvakytkin.

Urakointia Tukes hyväksynnällä

Sähkönsyötön toteutus kuuluu omalle sähkötiimillemme. Pitkä asennuskokemus, sähköalan pätevyydet (A / S1) ja monipuolinen sertifiointitausta näkyvät työn turvallisena ja huolellisena toteutuksena.

Jos haluat sähkönsyötön suoraan sähkötaululta esimerkiksi oman sähköryhmän vuoksi, ota yhteyttä. Kyse on erikseen sovittavasta erikoistoteutuksesta, jonka yksityiskohdat arvioidaan kohdekohtaisesti. Usein tarjoukseen tälloin tulee lisänä sulakkeet, johdonsuojat tai vikavirtasuojat tms.

Sulakekoko: Mestariasennus ei sisällä rakennuksen pääsulakekoon kasvattamista. Jos asiakas haluaa yksittäisen ryhmän sulakekoon kasvattamista esimerkiksi siksi, että valmistajan ohjeessa suositellaan yli 10 A:n sulaketta, toteutus sovitaan erikseen.

Ennen sulakemuutosta: Sulakekoon kasvattaminen edellyttää aina kiinteistön olemassa olevien sähköjohtojen, suojausten ja niihin liittyvien järjestelmien mitoituksen tarkastamista.

Vikavirtasuojaus: Jos laitteen asennusohjeessa määritellään vikavirtasuojaus ja asiakas haluaa sen lisättävän sähköjärjestelmään, vikavirtasuojaus ja mahdolliset erilliset sähkövalmistelut eivät sisälly Mestariasennukseen vaan nämä tarjotaan erikseen.

Teline ulkoyksikölle

Ulkoyksikkö tarvitsee asennustelineen alleen. Se on yleisimmin seinään kiinnitetty, mutta myös maateline ja sokkelipintaan kiinnitetty teline sisältyy mestariasennukseen.

Sokkelitelineestä on sovittava erikseen, koska se edellyttää tarkoitukseen sopivan hankintaa etukäteen.

Kumiset värinänvaimentimet koneen ja telineen väliin sisältyvät mestariasennukseen.

Maatelineen kiinnitysalusta ei sisälly

Maatelineen turvallinen asentaminen edellyttää, että sen alla on kiinnityskelpoinen tukeva alusta. Sellainen on esimerkiksi rautakaupasta ostetut pihalaatat, asfaltti, pihakiveys tai terassin pintalaudoitus.

Jos sellaista ei ole asennuspaikassa, tulee asiakkaan järjestää sellainen omalla ajallaan. Maatelinettä ei voi asentaa kovin epätasaiseen maastoon, telineen säätövara on 2cm.

Kiinnityskorkeudet ja turvallinen työskentely

Sisäyksikkö enintään 3m korkeudelle

Sisäyksikköä ei kannata sijoittaa tarpeettoman korkealle: suodattimien ja pintojen säännöllinen puhdistus on hyvä voida tehdä turvallisesti ilman poikkeavia järjestelyjä. Korkeampi sijoituspaikka sovitaan erikseen jos sellaisen kuitenkin haluat

Porraskäytävään tehtävä asennus sovitaan aina erikseen. Portaikossa kulkureitit, laitteen käyttö, tuleva huolto ja turvallinen työskentely voivat tehdä muuten mahdollisesta sijoituspaikasta epäkäytännöllisen.

Ulkoyksikkö lähelle alustan pintaa

Ulkoyksikön kiinnitys enintään 1 metrin korkeudelle maanpinnasta.

Läpivientikorkeus ulkopuolella enintään 4m maasta

Toisen kerroksen asennuksessa läpiviennin tulee olla ulkopuolelta turvallisesti saavutettavissa, esimerkiksi parvekkeen kautta.

Nojatikastyöskentelyn esteitä voi olla jyrkästi viistottu maa, kallio, ovilipat, autokatokset, istutukset, puut, varastorakennukset

Turvallisuus on tärkeää

Harvinaisissa tapauksissa ulkoseinän läpivienti ei ole turvallisesti saavutettavissa ilman lisäkalustoa. Nostimen, telineiden tai muun poikkeavan kulku- ja työskentelyratkaisun tarve ei sisälly Mestariasennuksen hintaan. Lisäksi jos asennustyössä pitää käyttää erikoisjärjestelyjä, nostimia tai telineitä, takuut eivät kata mahdollisissa vikatilanteissa ja niiden korjaamisissa tarvittavia erikoisjärjestelyjä.

Muut Mestariasennukseen pienet työvaiheet

Suunnittelu: ennen asennustyön aloittamista.

Suojaaminen: Suojaamme aina työalueen itse.

Käyttöönotto: toiminnan ja oman työn tarkastus ja käyttöopastus.

Dokumentointi: asennus- ja käyttöönottopöytäkirja sisältyy asennukseemme.

Työalue: suojaus ja loppusiivous.

Asennusjäte: otamme asennuksesta syntyvän jätteen mukaamme.

Käytöstä poistetut ja puretut laitteet: Jos uusi laitteisto on asennettu esimerkiksi vanhan ilmalämpöpumpun tilalle, viemme purkamamme laitteen kierrätykseen.

★★★★★

Hyvä palvelu

Palaa alkuun

Esitteet ja ladattavat tiedostot

Lisää tuotteen esitteet ja muut ladattavat tiedostot.

PDF-esikatselu: 4.6 3.4 4.0 x (1.5 MB) — 4.6 3.4 4.0 x (1.5 MB)

PDF-esikatselu: Technical Data (0.1 MB) — Technical Data (0.1 MB)

PDF-esikatselu: Product Fiche (0.1 MB) — Product Fiche (0.1 MB)

PDF-esikatselu: 15_IM_1129850101_FI.indd (4.9 MB) — 15_IM_1129850101_FI.indd (4.9 MB)

PDF-esikatselu: Residential Inverter Heat Pump R32 (2.4 MB) — Residential Inverter Heat Pump R32 (2.4 MB)

PDF-esikatselu: HAORI (16.5 MB) — HAORI (16.5 MB)

PDF-esikatselu: SERVICE MANUAL (20.4 MB) — SERVICE MANUAL (20.4 MB)

PDF-esikatselu: 15_OM_1129850201-1_FI.indd (5.1 MB) — 15_OM_1129850201-1_FI.indd (5.1 MB)
