Toshiba Lattiamalli 18 ilmalämpöpumppu kovaan jäähdytyskäyttöön

Päivitetty: 13.09.2026

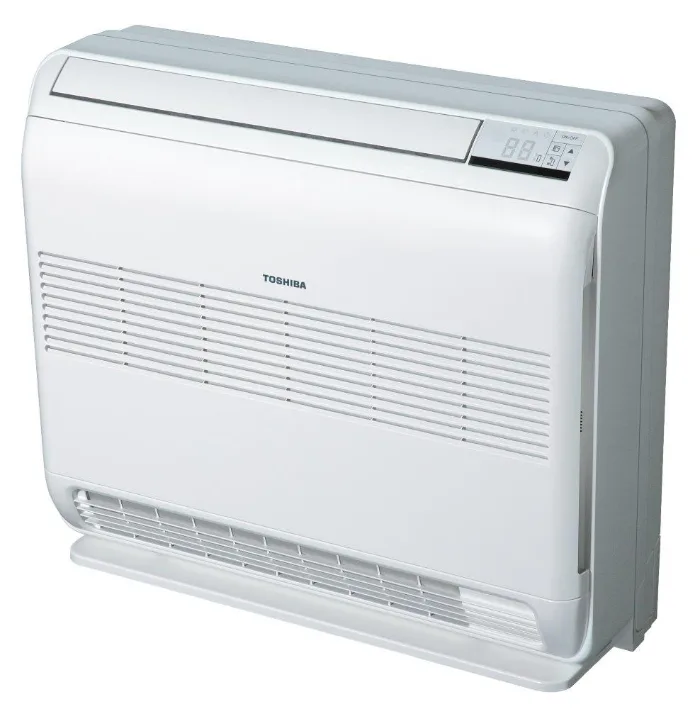

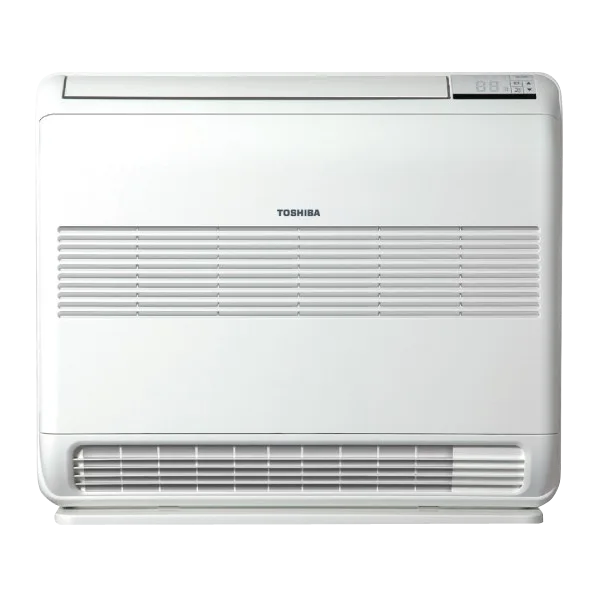

Toshiba lattiamalli FVG sisäyksikkö edestäpäin katsottuna

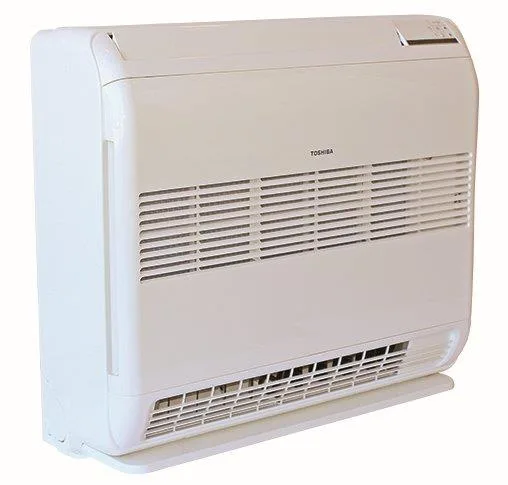

Toshiba FVG sisäyksikkö sivuviistosta katsottuna

Sisällysluettelo

Toshiba Lattiamalli FVG yläkerran viilennykseen ja lämmitykseen
Toshiba Lattiamalli 18 ilmalämpöpumppu vaativaan yläkertaan
Esitteet ja ladattavat tiedostot
Mestariasennuksen sisältö

Toshiba Lattiamalli FVG yläkerran viilennykseen ja lämmitykseen

Kenelle Toshiba Lattiamalli 18 on tarkoitettu?

Optimaalinen lämmitysmitoitus: ~131 m²
Normaali jäähdytysmitoitus: ~187 m²

Toshiba Lattiamalli 18 on FVG-sarjan tehokkain teholuokka. Se on tarkoitettu kuumaan ja tilavaltaan vaativaan yläkertaan, jossa suuri jäähdytysteho on valinnan tärkein peruste ja sisäyksikön taakse voidaan tehdä suora läpivienti ulos.

Toshiba Lattiamalli FVG on ilmalämpöpumppu kotiin, jossa tavalliselle yläseinäyksikölle ei löydy toimivaa asennuspaikkaa. FVG 10, 13 ja 18 sopivat erityisesti yläkertaan, jossa viistokatto, ikkuna, portaikko tai kulkureitti voi tehdä seinän yläosasta hankalan. Lattianrajaan sijoitettu sisäyksikkö tuo lämmityksen ja viilennyksen lähelle asuintilaa ilman, että laitteen tarvitsee hallita seinäpintaa korkealla.

Lattiamalli on monipuolinen ratkaisu, mutta sen vahvuus korostuu asuinkerroksessa, jossa lämpö ja viileys halutaan kohdistaa suoraan käytössä olevaan tilaan. Sopivin teholuokka määräytyy tilan koon, pohjaratkaisun, ikkunapintojen ja sisäyksikön sijainnin perusteella.

Lattiamalli ratkaisee hankalan sisäyksikön paikan

1,5-kerroksisen talon yläkerta ja viistokatto ovat tyypillisiä tilanteita, joissa yläseinäyksikölle ei jää riittävän hyvää seinäpintaa. Toshiba Lattiamalli voidaan sijoittaa lattialle tai matalalle seinälle esimerkiksi ikkunan alle. Tämä avaa vaihtoehtoja myös tietyissä portaikoissa ja portaiden alapuolisissa osissa, kun ilmavirralle sekä putkitukselle löytyy toimiva reitti.

Joissakin sähkölämmitteisissä kodeissa sisäyksikkö voidaan sijoittaa ikkunan alla olevan patterin paikalle. Näin lämpö tulee samaan kohtaan, jossa kylmä ikkunapinta tavallisesti tuntuu voimakkaimmin. Sijoitus suunnitellaan aina huoneen rakenteiden, kalusteiden ja kondenssiveden poistoreitin mukaan.

Kaksisuuntainen puhallus vie lämmön lattialle ja huonetilaan

Toshiba Lattiamallin kaksisuuntainen ilmanjako ohjaa lämmintä ilmaa sekä ylöspäin että lattiatason suuntaan. Lattialämmitystilassa puhallus kohdistuu alhaalta lähtevään lämpöön, mikä tuntuu miellyttävältä etenkin yläkerran oleskelutilassa, makuuhuoneessa tai portaikon läheisyydessä.

Lattianrajaan sijoitettu yksikkö ei jätä lämpöä vain katon rajaan. Se auttaa tasaamaan tunnetta viileästä lattiasta ja kuljettaa lämpöä pois sisäyksikön läheltä. Viilennyksessä ilman suuntausta voidaan puolestaan säätää niin, että viileys leviää oleskelualueelle ilman jatkuvaa suoraa puhallusta.

Takkatoiminto tasaa tulisijan lämpöä myös ylempään kerrokseen

Takkatoiminto pitää sisäyksikön puhaltimen käynnissä myös silloin, kun kompressori ei juuri lämmitä. Se auttaa levittämään tulisijan tai muun lämmönlähteen tuottamaa lämpöä tasaisemmin huonetilaan. Tämä on hyödyllistä kodissa, jossa ylemmässä kerroksessa on tulisija tai jossa lämpöä nousee portaikosta alhaalta.

Toiminto täydentää lämmitystä erityisesti silloin, kun lämpöä syntyy yhdessä kohdassa mutta sitä halutaan siirtää myös oleskelualueen toiselle puolelle. Puhalluksen nopeus voidaan sovittaa tilanteeseen, jotta lämmön tasaaminen ei tunnu tarpeettoman voimakkaalta.

Soveltuvuus omakotitalon ja rivi- tai paritaloasunnon lämmitykseen

FVG 10, 13 ja 18 sopivat asuinkäyttöön silloin, kun sisäyksikön lattiasijoitus tukee lämmön jakautumista paremmin kuin korkea seinäasennus. Yläkerrassa tilan avoimuus, portaikon suunta ja ovien määrä vaikuttavat siihen, kuinka laajalle lämpö käytännössä leviää.

Sarjan teholuokkien vertailu auttaa suhteuttamaan vaihtoehdot omakotitalon sekä rivi- ja paritaloasunnon lähtökohtiin. Lopullinen mitoitus tehdään aina todellisen asennuspaikan ja lämmitettävän tilan mukaan.

FVG 13 on useimpien asuinkohteiden käytännöllisin teholuokka, kun tarvitaan tasapainoa lämmityksen, viilennyksen ja asennettavuuden välillä. FVG 18 tuo ennen kaikkea lisää jäähdytystehoa kuumaan yläkertaan, mutta sen suurempi putkikoko edellyttää sisäyksikön takaa suoraan ulos tehtävää läpivientiä ja mahdollisimman suoraa putkireittiä.

Toshiba Lattiamallin soveltuvuus omakotitalon ja rivi- tai paritaloasunnon lämmitykseen

Lattiamalli 10 10	Lattiamalli 13 13	Lattiamalli 18 18
84 % −16 %	98 % −2 %	100 % Omakotitalo, pieni Pieni omakotitalo on yhden kotitalouden ympärivuotinen koti, jonka ulkoseinät ja rakenteet ovat kokonaan ulkoilmaa vasten. Lämmityksen mitoituskerroin kuvaa, kuinka suuren osan 0–100 m²:n laskentavälistä ilmalämpöpumpun optimaalinen mitoituspinta-ala kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
0 % −61 %	0 % −61 %	61 % Omakotitalo Keskisuuri omakotitalo on tavallinen yhden perheen ympärivuotinen koti, jossa ilmalämpöpumppu voi kattaa merkittävän osan tilojen lämmitystarpeesta. Lämmityksen mitoituskerroin kuvaa, kuinka suuren osan 100–150 m²:n laskentavälistä ilmalämpöpumpun optimaalinen mitoituspinta-ala kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
0 % Sama	0 % Sama	0 % Omakotitalo, suuri Suuri omakotitalo on yli 150 m²:n ympärivuotinen koti, jossa useat kerrokset, huoneet tai erilliset tilat voivat rajoittaa yhden sisäyksikön lämmönjakoa. Lämmityksen mitoituskerroin kuvaa avoimen luokan ensimmäisen 100 m²:n laskentavälin (150–250 m²) kattamista. 100 % ei tarkoita koko avoimen luokan kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
100 % Sama	100 % Sama	100 % Rivi- tai paritaloasunto, pieni Pieni rivi- tai paritaloasunto on tiivis, ympärivuotiseen asumiseen tarkoitettu koti, jossa osa rakennuksen seinistä ja rakenteista on yhteisiä naapuriasuntojen kanssa. Lämmityksen mitoituskerroin kuvaa, kuinka suuren osan 0–60 m²:n laskentavälistä ilmalämpöpumpun optimaalinen mitoituspinta-ala kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
60 % −40 %	95 % −5 %	100 % Rivi- tai paritaloasunto Keskisuuri rivi- tai paritaloasunto on tavallinen ympärivuotinen perheasunto, jossa ilmalämpöpumppu tukee kodin lämmitystä ja lämmön tasaista jakautumista. Lämmityksen mitoituskerroin kuvaa, kuinka suuren osan 60–100 m²:n laskentavälistä ilmalämpöpumpun optimaalinen mitoituspinta-ala kattaa. 100 % tarkoittaa koko laskentavälin kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.
0 % −31 %	0 % −31 %	31 % Rivi- tai paritaloasunto, suuri Suuri rivi- tai paritaloasunto on yli 100 m²:n ympärivuotinen koti, jossa huonejako ja laaja pinta-ala vaikuttavat lämmön leviämiseen. Lämmityksen mitoituskerroin kuvaa avoimen luokan ensimmäisen 100 m²:n laskentavälin (100–200 m²) kattamista. 100 % ei tarkoita koko avoimen luokan kattamista. Lähde: AC Oracle legacy: rakennustyyppirekisteri ja mitoituskerroinsopimus.

Sama sisäyksikön koko helpottaa teholuokan valintaa

FVG 10, 13 ja 18 käyttävät samankokoista lattiamallin sisäyksikköä. Teholuokan valinta ei siis muuta sisäyksikön tarvitsemaa seinä- tai lattiatilaa. Kun sopiva paikka löytyy ikkunan alta, matalalta seinältä tai viistokaton läheisyydestä, ratkaisu voidaan valita ensisijaisesti lämmitys- ja viilennystarpeen perusteella.

Sisäyksikön mittataulukko auttaa tarkistamaan sijoituksen ennen asennusta. Asennusmitat kannattaa käydä läpi erityisesti ikkunalaudan, verhojen, kalusteiden ja kulkureitin kanssa, jotta ilmanotto, puhallus ja suodattimen puhdistus säilyvät vaivattomina.

Toshiba Lattiamallin sisäyksikön mitat ja sijoittaminen

Lattiamalli 10 10	Lattiamalli 13 13	Lattiamalli 18 18
70 × 60 × 22 cm Sama	70 × 60 × 22 cm Sama	70 × 60 × 22 cm Sisäyksikön koko (L × K × S) Sisäyksikön koko kertoo laitteen ulkomitat leveys × korkeus × syvyys -muodossa. Lähde: Laitteen asennusohje.
80 cm Sama	80 cm Sama	80 cm Sy:n asennusleveys (5 + L + 5) Sisäyksikön asennusleveys kertoo laitteen asentamiseen tarvittavan kokonaisleveyden. Se muodostuu laitteen leveydestä sekä molemmille sivuille jätettävästä 5 cm vapaasta tilasta. Lähde: Laitteen asennusohje.
60 cm Sama	60 cm Sama	60 cm Sy:n alareunasta kattoon (x + K) Sisäyksikön alareunasta kattoon tarvittava tila kertoo laitteen korkeuden ja sen yläpuolelle vaadittavan vapaan tilan yhteismitan. Yläpuolinen tila tarvitaan ilmankiertoa ja myöhempiä huoltotoimia varten. Lähde: Laitteen asennusohje.
60 cm Sama	60 cm Sama	60 cm Sy:n ovesta kattoon (x + AK) Ovesta kattoon -mitta kertoo, kuinka paljon vapaata korkeutta tarvitaan, kun sisäyksikkö asennetaan oviaukon yläpuolelle. Tila varmistaa, ettei sisäyksikön siiveke jää vahingossa sulkeutuvan oven väliin. Lähde: Laitteen asennusohje.

Viilennys tuo helpotusta lämpimään yläkertaan

Yläkerta lämpenee kesällä usein muuta kotia nopeammin, koska lämpö nousee portaikosta ja aurinko kuormittaa kattopintoja sekä ikkunoita. Toshiba Lattiamalli on ilmalämpöpumppu jäähdytykseen silloin, kun viilennys halutaan samaan tilaan, jossa kuumuus koetaan voimakkaimpana. Lattiasijoitus on hyödyllinen silloin, kun jäähdytykselle ei löydy käytännöllistä yläseinän paikkaa.

Viilennyksessä ilmanohjausta voidaan säätää huoneen muodon ja oleskelualueen mukaan. Tavoitteena on tasaisempi sisäilma, ei voimakas kylmä ilmavirta yhteen kohtaan.

Itsekuivatus tukee raikasta sisäilmaa kesäkäytössä

Jäähdytys- ja kuivatustoiminnon jälkeen Toshiba Lattiamalli kuivaa sisäyksikön lämmönvaihdinta automaattisesti. Se auttaa vähentämään kosteuden jäämistä laitteen sisään ja tukee raikasta sisäilmaa, kun viilennystä käytetään vaihtelevasti lämpiminä jaksoina.

Suodattimet ovat helposti saavutettavissa etuluukun kautta. Lattianrajaan sijoitettu rakenne helpottaa puhdistusta, koska suodatinta ei tarvitse käsitellä korkealla seinällä tai tikkailla.

Palaa alkuun

★★★★★

Erittäin hyvää palvelua. Nopea vastaus tarjouspyyntöön ja tarkentaviin kysymyksiin. Asennus alkoi ajallaan ja sujui ripeästi ja asiantuntevasti. Asunto oli asennuksen jälkeen yhtä siisti kuin ennen asennusta. Vahva suositus.

Palaa alkuun

Toshiba Lattiamalli 18 ilmalämpöpumppu vaativaan yläkertaan

Suuri jäähdytysteho kuumaan yläkertaan

Lattiamalli 18 on oikea vaihtoehto silloin, kun yläkerta kerää kesällä paljon lämpöä suurista ikkunoista, avoimesta portaikosta tai laajasta kattopinnasta. Sen jäähdytysteho on selvästi FVG 10:tä ja 13:a suurempi. Lattiasijoitus mahdollistaa tämän myös kohteessa, jossa korkealle seinälle ei löydy hyvää paikkaa.

FVG 18 ei ole automaattinen valinta pelkkien neliöiden perusteella. Se kannattaa valita, kun kuumuus on aidosti suuri ja jäähdytyksen pitää vaikuttaa laajalle avoimeen yläkertaan. Tavallisempaan yläkerran viilennykseen FVG 13 on usein käytännöllisempi kokonaisuus.

Toshiba Lattiamalli 18:n jäähdytysmitoitus FVG-sarjassa

Lattiamalli 10 10	Lattiamalli 13 13	Lattiamalli 18 18
3,2 kW −2,4 kW	4,1 kW −1,5 kW	5,6 kW Jäähdytyksen maksimiteho Jäähdytyksen maksimiteho kertoo laitteen suurimman valmistajan ilmoittaman jäähdytyskapasiteetin. Arvo auttaa arvioimaan laitteen riittävyyttä kuumissa ja voimakkaasti auringon lämmittämissä tiloissa. Lähde: Valmistajan ilmoittama jäähdytyksen maksimiteho +35 °C:n ulkolämpötilassa.
107 m² −80 m²	137 m² −50 m²	187 m² Jäähdytysmitoitus Tavallisen kodin neliömitoitus kertoo pinta-alan, jonka normaali 30 W/m² jäähdytystarve vastaa laitteen suurinta jäähdytystehoa. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta. Huomautus: Laskelma voi muuttua, jos asunnossa on suuria lämpötehon lähteitä, kuten pelitietokoneita tai palvelimia.
64 m² −48 m²	82 m² −30 m²	112 m² Jäähdytysmitoitus, Kuuma koti Kuuman kodin neliömitoitus kertoo pinta-alan, jonka tavallista suurempi 50 W/m² jäähdytystarve vastaa laitteen suurinta jäähdytystehoa. Sitä käytetään voimakkaasti auringon lämmittämän asunnon mitoitukseen. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta.
1 kW −0,2 kW	1,1 kW −0,1 kW	1,2 kW Jäähdytyksen minimiteho Jäähdytyksen minimiteho Lähde: Jäähdytyskäytöllä minimitehon alittuminen johtaa laitteen katkonaiseen käyntiin. Jos minimiteho on kovin suuri neliöihin nähden voi sisälämpötila alkaa heilumaan epämiellyttävästi.
50 m² −10 m²	55 m² −5 m²	60 m² Jäähdytyksen minimipinta-ala Suositeltava jäähdytyksen pinta-ala, jonka 20 W/m² jäähdytystarve vastaa laitteen pienintä jatkuvaa jäähdytystehoa. Tätä pienemmässä tilassa laite joutuu herkemmin katkokäyntiin, mikä voi aiheuttaa sisälämpötilan heiluntaa. Se ei estä laitteen toimintaa jäähdytystarkoituksissa. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta.

Lämmitysteho kasvaa jäähdytystehon mukana

FVG 18 tuo myös lisää lämmitystehoa FVG 13:een verrattuna. Lisäys on hyödyllinen, kun yläkerran lämpöhäviö on suuri tai lämpöä pitää viedä tavallista laajemmalle alueelle. Sarjan tärkein ero muodostuu silti jäähdytyksessä, jossa 18:n lisäkapasiteetti on selvästi suurempi.

Jos lämmitysteho on tärkein valintaperuste mutta yläkerran jäähdytystarve on tavanomainen, FVG 13 on useimmiten järkevämpi vaihtoehto. Se antaa hyvän lämmityksen ilman FVG 18:n asennusreittiä koskevaa rajausta.

Toshiba Lattiamalli 18:n lämmitysmitoitus FVG-sarjassa

Lattiamalli 10 10	Lattiamalli 13 13	Lattiamalli 18 18
2,1 kW −1,2 kW	2,4 kW −0,8 kW	3,3 kW Arvioitu maksimiteho −10 °C:ssa Arvio perustuu LOT10:n kylmimmän mittauspisteen lämmitystehoon. Tehoa muutetaan mittauspisteen ja −10 °C:n välillä 3,33 prosenttia lämpöastetta kohti. Lähde: Valmistajan LOT10-tiedot ja niiden perusteella tehty laskenta.
84 m² −47 m²	98 m² −33 m²	131 m² Lämmitysmitoitus Ihanteellinen mitoitus kertoo pinta-alan, jonka lämmitystarve vastaa laitteen arvioitua maksimitehoa −10 °C:ssa, kun lämmitystarpeena käytetään 25 W/m². Tässä mitoituspisteessä laitteen laskennallinen sähkönsäästö voidaan hyödyntää kokonaan. Suuremmassa lämmitystarpeessa lisäsäästö edellyttää suuremman laitteen valintaa. Lähde: Energiamerkinnän Lot 10 -tiedot ja niiden perusteella tehty laskenta.
82 m² −36 m²	91 m² −27 m²	118 m² Lämmityksen minimipinta-ala Ihanteellisessa minimipinta-alassa 11 W/m² lämmitystarve vastaa laitteen pienintä jatkuvaa lämmitystehoa +7 °C:ssa. Tätä pienemmässä tilassa laite joutuu leudolla säällä herkemmin katkokäyntiin, mikä heikentää hyötysuhdetta. Lukema on yleensä melko iso ja lähellä pakkasmitoitusta ja sen ylitys ei estä laitteen toimimista lämmityksessä. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta.
0,9 kW −0,4 kW	1 kW −0,3 kW	1,3 kW Lämmityksen minimiteho Valmistajan ilmoittama pienin jatkuva lämmitysteho. Pieni minimiteho auttaa ylläpitämään lämpöä leudolla säällä ilman toistuvaa käynnistymistä ja pysähtymistä. Lähde: Valmistajan tekniset tiedot.

Säästöarvio aktiiviseen lämmitykseen

Säästöarvio kuvaa lämmitystä tilanteessa, jossa ilmalämpöpumppu toimii muun lämmityksen rinnalla. Helsingin korkeudelle tehty arvio on pakkastehon suhteen varovainen ja huomioi sähköllä tuettavan lämmityksen kovimmilla pakkasilla.

Lattiamalli 18 hyödyntää lämmityksessä suuren ilmavirran ja kapasiteetin, kun asuinkerros on avoin ja ilma pääsee kulkemaan sisäyksiköstä laajalle. Suljetuissa huoneissa patterit tai muu lämmitys täydentävät kokonaisuutta, vaikka laite olisi tehokas.

Toshiba Lattiamalli 18:n säästöarvio lämmityksessä

Lattiamalli 10 10	Lattiamalli 13 13	Lattiamalli 18 18
990 €/a −570 €/a	1 190 €/a −380 €/a	1 570 €/a Arvioitu sähkönsäästö Arvioitu sähkönsäästö kertoo, kuinka paljon vähemmän sähköä lämpöpumppu ja tukilämmitys kuluttavat verrattuna saman vuoden lämmitysenergian tuottamiseen suoralla sähköllä. Euromäärä on laskettu sähkön hinnalla 0,18 €/kWh. Lähde: Sääkorikohtainen järjestelmälaskenta.
9 000 kWh/a −5 400 kWh/a	10 800 kWh/a −3 600 kWh/a	14 400 kWh/a Vuoden lämmitysenergia Vuoden lämmitysenergia kertoo suunnittelutehoa vastaavan rakennuksen laskennallisen vuotuisen lämmitystarpeen kylmän ilmaston tuntijakaumalla. Lähde: Valittu Lot 10 -suunnitteluteho ja kylmän ilmaston sääkorijakauma.
7 200 kWh/a −4 300 kWh/a	8 700 kWh/a −2 900 kWh/a	11 600 kWh/a Lämpöpumpun tuottama osuus Lämpöpumpun tuottama osuus kertoo, kuinka paljon vuoden lämmitysenergiasta lämpöpumppu tuottaa. CoSP-H:ssa lämpöpumpun osuus on välillä −1…−10 °C enintään 80 % kuormasta, ja alle −10 °C se on nolla. Lähde: Lot 10 -mittauspisteet ja sääkorikohtainen järjestelmälaskenta.
1 700 kWh/a −1 100 kWh/a	2 100 kWh/a −800 kWh/a	2 900 kWh/a Lämpöpumpun sähkönkulutus Lämpöpumpun sähkönkulutus kertoo, kuinka paljon sähköä lämpöpumppu käyttää tuottaessaan oman osuutensa vuoden lämmitysenergiasta. Lähde: Lot 10 -mittauspisteet ja sääkorikohtainen laskenta.
1 800 kWh/a −1 100 kWh/a	2 100 kWh/a −700 kWh/a	2 800 kWh/a Tukilämmityksen sähkönkulutus Tukilämmityksen sähkönkulutus kertoo, kuinka paljon sähköä tarvitaan sen lämmitysenergian tuottamiseen, jota lämpöpumppu ei kata. CoSP-H:ssa tukilämmitys kattaa välillä −1…−10 °C aina vähintään 20 % kuormasta ja kapasiteettivajeen mahdollisen lisäosuuden. Alle −10 °C se kattaa koko kuorman. Tukilämmitys on suoraa sähköä: yksi kilowattitunti sähköä tuottaa yhden kilowattitunnin lämpöä. Lähde: Sääkorikohtainen järjestelmälaskenta.
3 500 kWh/a −2 200 kWh/a	4 200 kWh/a −1 500 kWh/a	5 700 kWh/a Sähkönkulutus yhteensä Sähkönkulutus yhteensä kertoo lämpöpumpun ja tukilämmityksen yhteenlasketun sähkönkulutuksen vuoden lämmitysenergian tuottamiseen. Lähde: Sääkorikohtainen järjestelmälaskenta.
3,7 kW −2,2 kW	4,4 kW −1,5 kW	5,8 kW CoSP-H suunnitteluteho −22 °C Suunnitteluteho kertoo CoSP-H-laskennassa todella käytetyn rakennuksen lämmitystehontarpeen yhteisessä −22 °C:n vertailupisteessä. Jos valittu PdesignH on ilmoitettu muussa lämpötilassa, arvo muunnetaan samalta kuormakäyrältä −22 °C:een. Lähde: Valittu Lot 10 -PdesignH, sen suunnittelulämpötila ja CoSP-laskennan kuormakäyrä.
2,6 CoSP 0,1 CoSP	2,6 CoSP 0 CoSP	2,5 CoSP CoSP-H CoSP-H (Coefficient of System Performance – Hybrid) kertoo kylmän ilmaston −22…+15 °C:n sääkorien mukaan lasketun koko lämmitysjärjestelmän hyötysuhteen. Pluskeleillä asunto voi pärjätä yhdellä lämpöpumpun lämmityspisteellä. Välillä −1…−10 °C laskenta varaa kuitenkin aina vähintään 20 % lämmitystarpeesta suoralle tukilämmitykselle; kapasiteettivaje kasvattaa osuutta tarvittaessa. Alle −10 °C koko lämmitystarve tuotetaan tukilämmityksellä. Kovan pakkasen toimintavarmuus on käyttäjästä kiinni, joten asunto lämmitetään laskennassa tarvittavalla teholla, ei oletetulla lämpöpumpun hyötysuhde-edulla. Lähde: Energiamerkinnän Lot 10 -tiedot, kylmän ilmaston sääkorijakauma ja normaalia asuntoa kuvaava tukilämmitysskenaario.

Ilmavirta palvelee avaraa tilaa

Lattiamalli 18 on suunniteltu tilanteeseen, jossa viileyttä tai lämpöä pitää saada laajalle yläkerran avoimeen kokonaisuuteen. Suurempi teholuokka ei ole samalla tavalla pienemmän makuuhuoneen hiljaisuusvalinta kuin FVG 10, vaan sen vahvuus on voimakkaampi ilmanjako silloin, kun sitä todella tarvitaan.

Lattianrajaan sijoitettu sisäyksikkö auttaa suuntaamaan ilmavirran oleskelutilaan. Puhallusnopeus ja ilmanohjaus sovitetaan silti aina tilan muotoon, jotta tehokas jäähdytys ei tunnu tarpeettoman voimakkaalta lähellä sisäyksikköä.

Toshiba Lattiamalli 18:n äänitasot lämmityksessä

Lattiamalli 10 10	Lattiamalli 13 13	Lattiamalli 18 18
46 dBA −4 dBA	48 dBA −2 dBA	50 dBA Ulkoyksikön ääni lämmityksessä Ulkoyksikön ääni on valmistajan nimellisteholla ilmoittama äänitaso. Äänitaso voi muuttua todellisen käyttötehon mukaan. Lähde: Valmistajan tekniset tiedot.
45 dBA −1 dBA	44,9 dBA −1,1 dBA	46 dBA Sisäyksikön ääni 600 m³/h ilmavirralla Sisäyksikön ääni 600 m³/h:ssa on valmistajan ilmavirta- ja äänimittauksista normalisoitu arvio. Se kuvaa tavanomaista lämmityskäytön puhallusnopeutta, jossa lämmön jakautuminen asunnossa on tärkeää. Se on yleensä lähempänä laitteen korkeita kuin matalia puhallusnopeuksia. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta.
610 W −465 W	715 W −360 W	1 075 W Kompressorin nimellisteho Ulkoyksikön kompressorin nimellinen sähköteho Lähde: Valmistajan tekninen dokumentaatio
49 Hz 2 Hz	51 Hz 3 Hz	47 Hz Suurin käyntitaajuus, arvio Suurin käyntitaajuus arvioi kompressorin suurinta käyntinopeutta esimerkiksi pakkasen kiristyessä, kun lämmitystehoa tarvitaan enemmän. Valmistaja ei ilmoita taajuutta, vaan arvio johdetaan kompressorin suoritusarvoista. Matalampi käyntitaajuus voi kuulostaa ulkoyksikön vieressä miellyttävämmältä, mutta matalataajuinen värähtely voi siirtyä rakenteissa herkemmin. Korkeampi käyntitaajuus voi kuulua läheltä selvemmin, mutta sen värähtely ei yleensä kulkeudu rakenteissa yhtä helposti. Lähde: Valmistajan tekniset tiedot ja niiden perusteella tehty laskenta.

Suora putkireitti on FVG 18:n asennuksen edellytys

FVG 18:n suurempi putkikoko erottaa sen sarjan muista malleista. Läpivienti tehdään suoraan sisäyksikön takaa ulos, eikä putkireitillä saa olla juurikaan mutkia. Tämä voi rajoittaa sisäyksikön sijoittamista ikkunan alle, portaikkoon tai muulle seinälle, jossa ulkoseinä ei ole heti laitteen takana.

Kun suora reitti on mahdollinen, FVG 18 tuo suuren jäähdytystehon hyvin hankalaankin asennuspaikkaan. Jos reitti vaatisi kiertoa, kotelointia tai useita mutkia, FVG 13 on yleensä asennuksen ja kokonaisuuden kannalta parempi valinta.

Palaa alkuun

Mestariasennus on piilokuluton ja luotettava kokonaisuus

Hyvä laite tarvitsee hyvän asennuksen, älä tyydy markkinoiden perusasennuksiin.

Tämä kaikki sisältyy mestariasennukseen

Huimat 12m putkietäisyys sisä- ja ulkoyksikön välillä korkealaatuisilla materiaaleilla
Rakenteita suojaava Pro-läpivientijärjestelmä
Sähköalan ammattilaisen sähkötyöt
Seinäteline, maateline tai sokkeliteline

Mestariasennuksen tarkka sisältökuvaus

12m Putkietäisyys oheistarpeineen

Putkireitistä enintään 6m toteutetaan koteloituna. Kotelointi tehdään valkoisella muovikourulla seinäasenteisena johon sisältyy tarvittavat mutkapalat. Koteloimaton putkiosuus kiinnitetään teräspannalla seinään 1-2m välein. Tämä on esimerkiksi autotallin läpikulkeva ratkaisu.

Yli 6m ylittävän osuuden kotelointi on +45€/m.

Laitteen välikaapeli kulkee mukana, kuten kondenssilinjakin.

Kondenssivesilinja vain painovoimaisena

Kondenssivesilinja kulkee muun putkiston mukana ja tarvitsee kaadon koko matkalle. Linja voidaan katkaista jos sille on purkupaikka matkan varrella.

Hintaan ei sisälly kondenssivesilinjan kuljetus jonnekin muualle, kuten pesuhuoneen viemäriyhteeseen.

Työ siististi, turvallisesti ja ammattitaidolla

Kylmä- ja sähköalan vankka osaaminen, vaaditut pätevyydet ja vuosikymmenten käytännön kokemus talotekniikasta ovat olennainen osa jokaista Mestariasennusta. Oman työn tarkastaminen ja dokumentointi tehdään kaikista asennuksistamme.

Pro-läpivientijärjestelmä

Läpivienti on tärkeä osa rakenteiden suojaamista

Ulkoseinän läpivienti on toteutettava tiiviisti niin ettei läpiviennistä pääse johtumaan kosteutta rakenteisiin. Pelkkä uretaanivaahto seinän reikään ei sitä tee.

Olemme vuosikymmenten aikana hioneet ja parantaneet läpivientitekniikkaamme ja väitämme että toteutuksemme on eräs alan tiiviimpiä ja parhaita jälkiasenteisia läpivientejä. Siksi nimesimme nykyisen läpivientijärjestelymme PRO- Läpivienniksi.

Pro-läpivienti muodostaa seinärakenteen läpi tiiviin ja hallitun kanavan kylmäaineputkille, välikaapelille ja kondenssivesiletkulle. Se suojaa seinärakenteen sisäosia kosteuden tiivistymisen riskiltä ja tiivistää höyrynsulkumuovin putken ympärille mekaanisesti. Näin myöskään eristetilassa liikkuva ilma ei pääse kulkeutumaan sisäilmaan, joka voisi osaltaan aiheuttaa sisäilmaongelmia.

Läpiviennin M1 luokiteltu tiivistekaista on terveellinen sisäilmalle ja massaus viimeistelee tiiveyden, sekä antaa suojaa myös haittaeläinten pyrkimyksiltä talosi rakenteisiin.

Mestariasennukseen sisälty yksi tälläinen ulkoseinän läpivienti porattuna materiaalina puurunko, tiiliverhoiltu, lecasora, hirsi, peltielementti, siporex.

Myös yksi väliseinän läpivienti sisältyy levyseinään

Läpivientipaikkojen rajoituksia

Teräsbetoninen seinä vaatii lisähintaisen timanttiporauksen
Täystiilinen eli tiili sisällä ja ulkona ei sisälly hintaan
Väliseiniin ei tule läpivientijärjestelmää.
Kiviaineiset väliseinät eivät sisälly
Punatiilen porauksen mahdollinen lisäsiivouksen tarve ei sisälly hintaan

Sähkönsyötön toteutus

Sähkönsyöttö toteutetaan useimmiten lähimmältä pistorasialta pistotulppaliitäntänä, laadukkaita asennusmateriaaleja käyttäen. Jos pistorasia ei sovellu sellaisenaan käyttöön, ulkoyksikkö kytketään kiinteällä kaapeloinnilla lähimmältä sähköpisteeltä ja asennukseen lisätään turvakytkin.

Urakointia Tukes hyväksynnällä

Sähkönsyötön toteutus kuuluu omalle sähkötiimillemme. Pitkä asennuskokemus, sähköalan pätevyydet (A / S1) ja monipuolinen sertifiointitausta näkyvät työn turvallisena ja huolellisena toteutuksena.

Jos haluat sähkönsyötön suoraan sähkötaululta esimerkiksi oman sähköryhmän vuoksi, ota yhteyttä. Kyse on erikseen sovittavasta erikoistoteutuksesta, jonka yksityiskohdat arvioidaan kohdekohtaisesti. Usein tarjoukseen tälloin tulee lisänä sulakkeet, johdonsuojat tai vikavirtasuojat tms.

Sulakekoko: Mestariasennus ei sisällä rakennuksen pääsulakekoon kasvattamista. Jos asiakas haluaa yksittäisen ryhmän sulakekoon kasvattamista esimerkiksi siksi, että valmistajan ohjeessa suositellaan yli 10 A:n sulaketta, toteutus sovitaan erikseen.

Ennen sulakemuutosta: Sulakekoon kasvattaminen edellyttää aina kiinteistön olemassa olevien sähköjohtojen, suojausten ja niihin liittyvien järjestelmien mitoituksen tarkastamista.

Vikavirtasuojaus: Jos laitteen asennusohjeessa määritellään vikavirtasuojaus ja asiakas haluaa sen lisättävän sähköjärjestelmään, vikavirtasuojaus ja mahdolliset erilliset sähkövalmistelut eivät sisälly Mestariasennukseen vaan nämä tarjotaan erikseen.

Teline ulkoyksikölle

Ulkoyksikkö tarvitsee asennustelineen alleen. Se on yleisimmin seinään kiinnitetty, mutta myös maateline ja sokkelipintaan kiinnitetty teline sisältyy mestariasennukseen.

Sokkelitelineestä on sovittava erikseen, koska se edellyttää tarkoitukseen sopivan hankintaa etukäteen.

Kumiset värinänvaimentimet koneen ja telineen väliin sisältyvät mestariasennukseen.

Maatelineen kiinnitysalusta ei sisälly

Maatelineen turvallinen asentaminen edellyttää, että sen alla on kiinnityskelpoinen tukeva alusta. Sellainen on esimerkiksi rautakaupasta ostetut pihalaatat, asfaltti, pihakiveys tai terassin pintalaudoitus.

Jos sellaista ei ole asennuspaikassa, tulee asiakkaan järjestää sellainen omalla ajallaan. Maatelinettä ei voi asentaa kovin epätasaiseen maastoon, telineen säätövara on 2cm.

Kiinnityskorkeudet ja turvallinen työskentely

Sisäyksikkö enintään 3m korkeudelle

Sisäyksikköä ei kannata sijoittaa tarpeettoman korkealle: suodattimien ja pintojen säännöllinen puhdistus on hyvä voida tehdä turvallisesti ilman poikkeavia järjestelyjä. Korkeampi sijoituspaikka sovitaan erikseen jos sellaisen kuitenkin haluat

Porraskäytävään tehtävä asennus sovitaan aina erikseen. Portaikossa kulkureitit, laitteen käyttö, tuleva huolto ja turvallinen työskentely voivat tehdä muuten mahdollisesta sijoituspaikasta epäkäytännöllisen.

Ulkoyksikkö lähelle alustan pintaa

Ulkoyksikön kiinnitys enintään 1 metrin korkeudelle maanpinnasta.

Läpivientikorkeus ulkopuolella enintään 4m maasta

Toisen kerroksen asennuksessa läpiviennin tulee olla ulkopuolelta turvallisesti saavutettavissa, esimerkiksi parvekkeen kautta.

Nojatikastyöskentelyn esteitä voi olla jyrkästi viistottu maa, kallio, ovilipat, autokatokset, istutukset, puut, varastorakennukset

Turvallisuus on tärkeää

Harvinaisissa tapauksissa ulkoseinän läpivienti ei ole turvallisesti saavutettavissa ilman lisäkalustoa. Nostimen, telineiden tai muun poikkeavan kulku- ja työskentelyratkaisun tarve ei sisälly Mestariasennuksen hintaan. Lisäksi jos asennustyössä pitää käyttää erikoisjärjestelyjä, nostimia tai telineitä, takuut eivät kata mahdollisissa vikatilanteissa ja niiden korjaamisissa tarvittavia erikoisjärjestelyjä.

Muut Mestariasennukseen pienet työvaiheet

Suunnittelu: ennen asennustyön aloittamista.

Suojaaminen: Suojaamme aina työalueen itse.

Käyttöönotto: toiminnan ja oman työn tarkastus ja käyttöopastus.

Dokumentointi: asennus- ja käyttöönottopöytäkirja sisältyy asennukseemme.

Työalue: suojaus ja loppusiivous.

Asennusjäte: otamme asennuksesta syntyvän jätteen mukaamme.

Käytöstä poistetut ja puretut laitteet: Jos uusi laitteisto on asennettu esimerkiksi vanhan ilmalämpöpumpun tilalle, viemme purkamamme laitteen kierrätykseen.

Palaa alkuun

Esitteet ja ladattavat tiedostot

Lisää tuotteen esitteet ja muut ladattavat tiedostot.

PDF-esikatselu: 11_IM_1112151198_FI.indd (2.9 MB) — 11_IM_1112151198_FI.indd (2.9 MB)

PDF-esikatselu: Residential Inverter R32 Heat Pump Console (1.9 MB) — Residential Inverter R32 Heat Pump Console (1.9 MB)

PDF-esikatselu: LATTIAMALLI (14.6 MB) — LATTIAMALLI (14.6 MB)

PDF-esikatselu: SERVICE MANUAL (13 MB) — SERVICE MANUAL (13 MB)

PDF-esikatselu: OM_11_1112150198_FI.indd (1.3 MB) — OM_11_1112150198_FI.indd (1.3 MB)

PDF-esikatselu: RAS-J2FVG-E (0.2 MB) — RAS-J2FVG-E (0.2 MB)

PDF-esikatselu: Product Fiche (0.1 MB) — Product Fiche (0.1 MB)

PDF-esikatselu: 5.0 2.2 4.0 x (1.5 MB) — 5.0 2.2 4.0 x (1.5 MB)

PDF-esikatselu: Technical Data (0.1 MB) — Technical Data (0.1 MB)

Palaa alkuun

Ajanvaraus

Toshiba Lattiamalli 18 ilmalämpöpumppu kovaan jäähdytyskäyttöön

Toshiba Lattiamalli FVG yläkerran viilennykseen ja lämmitykseen

Kenelle Toshiba Lattiamalli 18 on tarkoitettu?

Lattiamalli ratkaisee hankalan sisäyksikön paikan

Kaksisuuntainen puhallus vie lämmön lattialle ja huonetilaan

Takkatoiminto tasaa tulisijan lämpöä myös ylempään kerrokseen

Soveltuvuus omakotitalon ja rivi- tai paritaloasunnon lämmitykseen

Sama sisäyksikön koko helpottaa teholuokan valintaa

Viilennys tuo helpotusta lämpimään yläkertaan

Itsekuivatus tukee raikasta sisäilmaa kesäkäytössä

Toshiba Lattiamalli 18 ilmalämpöpumppu vaativaan yläkertaan

Suuri jäähdytysteho kuumaan yläkertaan

Lämmitysteho kasvaa jäähdytystehon mukana

Säästöarvio aktiiviseen lämmitykseen

Ilmavirta palvelee avaraa tilaa

Suora putkireitti on FVG 18:n asennuksen edellytys

Mestariasennus on piilokuluton ja luotettava kokonaisuus

Tämä kaikki sisältyy mestariasennukseen

Mestariasennuksen tarkka sisältökuvaus

Muut Mestariasennukseen pienet työvaiheet

Esitteet ja ladattavat tiedostot
